원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | KUS550 / KUS600 / KUS630 / KUS640 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 15*20*15cm,0.3kg |
배달 시간: | 5-8일 |
지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
공급 능력: | 100+ |
범위: | 1m~10m | 전원 전압: | 3.3 ... 30 VDC |
---|---|---|---|
작동 전류: | ≤ 10 마 | 출력 신호: | 4-20mA/NPN/PNP/RS485 |
측정 정확도: | ≤1 %F.S. | 온도 보상: | 예 |
결의안을 정렬시키기: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 | 작동 온도: | -40...85C(233...358K) |
보호 등급: | IP68 | 쉘 재질: | PVDF |
전기적 연결: | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) |

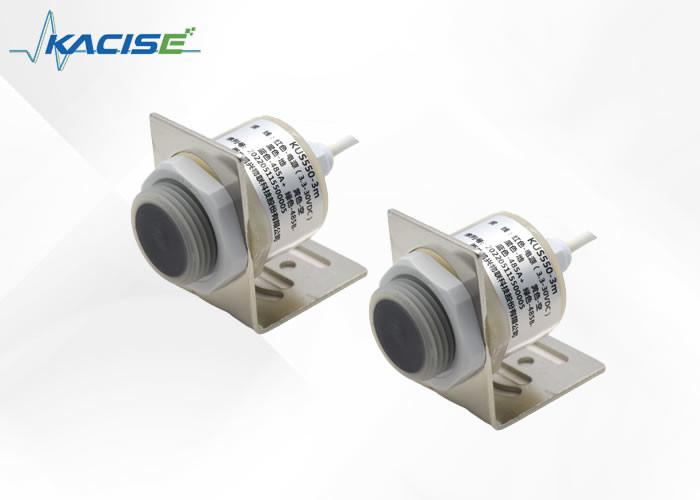

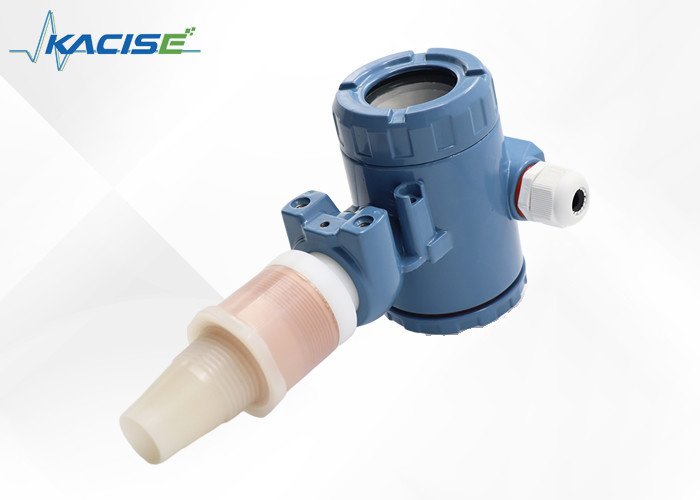

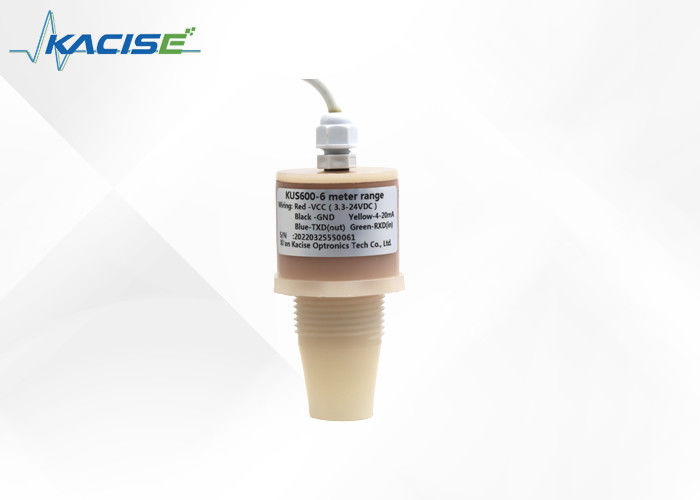

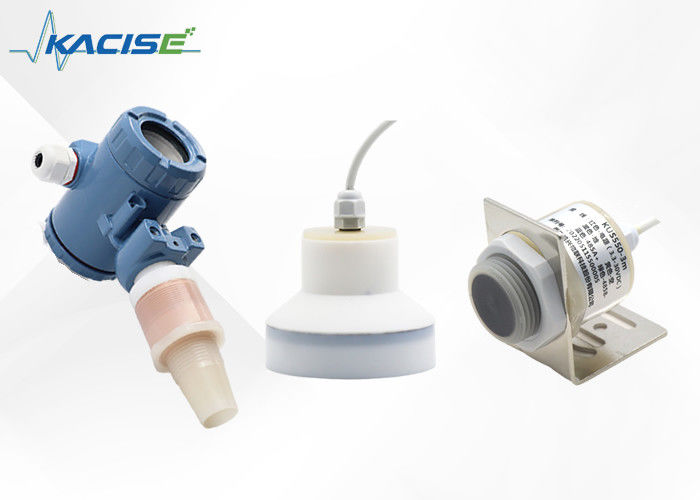

KUS 시리즈 초음파 센서
1. 특징
2. 설명
초음파 물체/액체 레벨 센서는 컨테이너 상부에 설치되며, 결합된 유닛과 전자 부품의 기능 제어에 따라 프로브가 측정 대상에 초음파 펄스 빔을 방출합니다.음파는 물체의 표면에서 반사되고, 반사된 에코의 일부는 프로브에 의해 수신되어 전기 신호로 변환됩니다.초음파 방출에서 재수신까지의 시간은 프로브에서 측정 대상까지의 거리에 비례합니다.전자 장치는 이 시간을 감지하고 알려진 음속으로부터 측정된 거리를 계산하여 레벨 값을 계산할 수 있습니다.온도는 소리의 속도에 영향을 미치므로 미터는 소리의 속도를 보정하기 위해 온도를 측정해야 합니다.4-20mA 및 RS485 통신을 동시에 지원할 수 있는 4선식 시스템에는 다양한 옵션이 있습니다.
저전력 소비 외에도 내식성도 우수합니다. 측정시 펄스 초음파가 센서(트랜스듀서)에서 전송되고 음파가 물체 표면에서 반사된 후 동일한 센서에서 수신됩니다. , 전기 신호로 변환되며, 음파의 방출과 수신 사이의 시간으로 센서와 측정 대상 간의 거리가 계산됩니다.부식 방지 초음파 레벨 게이지는 비접촉식 측정을 채택하기 때문에 측정 매체는 거의 무제한이며 다양한 액체 및 고체 물질의 높이를 측정하는 데 널리 사용될 수 있습니다.
3. 저전력 소비 모드
2로 설정된 작업 모드는 저전력 소모 작업 모드입니다.
저전력 초음파 레벨 및 거리 센서 구현 방법
a) 저전력 IC 사용
우리는 일반적으로 전력 소비가 낮은 거의 새로운 IC를 사용합니다.
b) 센서의 각 회로의 전원을 제어합니다.
센서의 회로에는 송신 회로, 수신 회로 및 mcu의 기본 회로의 세 부분이 있습니다.MCU는 회로 각 부분의 작업 제어를 가능하게 하여 전력 소모 관리를 구현한 후 전력 소모를 제어한다.
c) MCU 자체가 작동하지 않을 때 절전 모드로 들어가 전력 소비를 더욱 줄입니다.
4. 설치 조건
센서가 환경 온도가 0℃ 이하로 떨어지면 보호 조치를 잘 수행해야 합니다.스틸 너트를 사용하여 관통 구멍에 센서를 직접 장착하는 경우 하우징 나사산 중간에 고정해야 합니다.
5. 주문 정보
케이우리를 | 모델 | 영형출력 | 최대 범위 | 설명 |
550/600/630/640 | ||||
맞춤형 | ||||
SW-1 | 스위치 출력, 스위치 출력 1개용 SW-1, 스위치 출력 2개용 SW-2 | |||
엄마 | 3선 4-20mA 출력 | |||
5V | 출력은 Vout 0-5V입니다. | |||
3V | 출력은 Vout 0-3V입니다. | |||
RS485 | 출력은 RS485 | |||
TTL | UART TTL 출력 | |||
XX분 |
XX m은 감지할 수 있는 최대 범위이며, 최대 범위는 5미터입니다. 기본값은 2.5m입니다. |
|||
쿠스 | 550 | RS485 | 2m |
