| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KUS3000 M18 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 5*15*5cm,0.1kg |
| 배달 시간: | 5-8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 100+ |
| 범위: | 1m | 산출: | 4~20mA/NPN/PNP/RS485 |
|---|---|---|---|
| 보호 등급: | IP65 | 전원: | 13-30V |
| 재료: | 니켈 도금 구리 | 온도: | -25~70C |
| 정확성: | ≤1% |

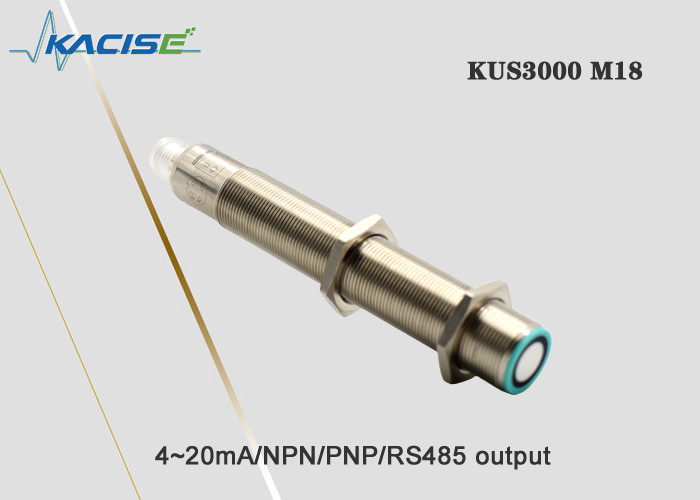

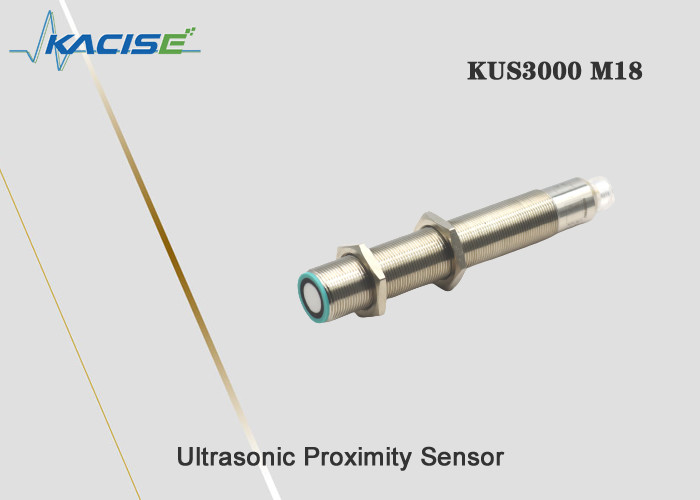

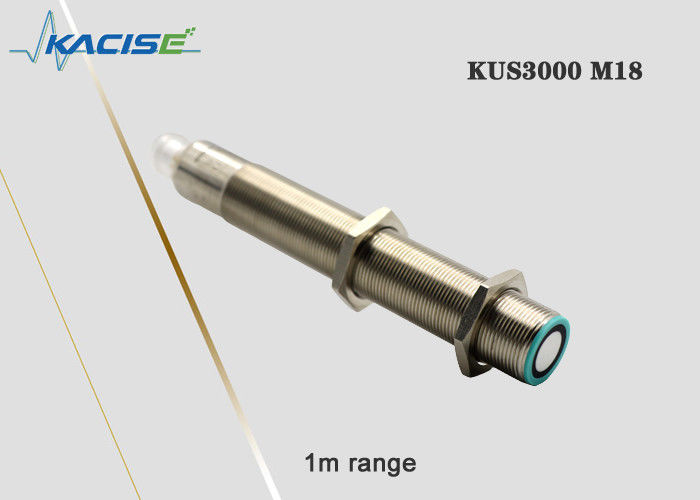

KUS3000 M18 초음파 레벨 미터
1. 차원 구조
단위는 mm입니다.
M18 시리즈 크기 구조
2. 전기 인터페이스
참고: 이 제품에는 두 가지 케이블 사양이 있으며 두 가지 사양의 케이블 결선 지침은 다음과 같습니다.
| 유형 A 케이블 | 유형 B 케이블 | ||
| 핀1 | 갈색 | 핀1 | 노란색 |
| 핀2 | 하얀색 | 핀2 | 검은색 |
| 핀3 | 푸른 | 핀3 | 빨간색 |
| 핀4 | 검은색 | 핀4 | 녹색 |
기본 케이블 조합은 고객이 받은 사양을 기반으로 합니다.
3. 기술 파라미터
| M18 | |
| 범위 | 150~1000mm |
| 조정 가능한 간격 범위 | 150….1000mm |
| 맹점 | 0 ~ 150mm |
| 응답 시간 | 약.10ms |
표시 등
| 블루 라이트 | 보정을 수행할 수 있음을 나타내기 위해 파란색 표시등이 깜박입니다.파란색 및 기타 상수는 센서의 전원 공급이 정상임을 나타냅니다.전원을 켠 후 5분 이내에 파란색 표시등이 깜박이며 사용자가 출력 조정 및 보정을 수행할 수 있음을 나타냅니다.5분 후에는 센서가 보정 명령을 수신할 수 없음을 나타내는 파란색 표시등이 항상 켜져 있습니다.. |
| 텔로 led 라이트 | 측정 대상이 감지되었는지 여부를 나타내는 데 사용됩니다.보정 단계 동안 노란색 표시등이 깜박여 현재 보정 상태가 잠겨 있음을 나타내며 다음 보정 상태로 전환할 수 있습니다. |
| 빨간색 LED 표시등 |
정상적인 작동 상태에서는 빨간색 표시등이 켜지지 않고 빨간색 표시등이 켜져 결함이 있음을 나타냅니다. 보정 프로세스 중에 깜박이는 빨간색 표시등은 센서가 현재 에코 손실 또는 무한대 상태를 잠그고 사용자가 다음 보정 상태로 전환할 수 있음을 나타냅니다. |
전기적 매개변수
| 전원 전압 | 13 ... 30 V DC, 특수한 넓은 전압 요구 사항을 사용자 정의할 수 있습니다. |
| 무부하 전류 I0 | ≤ 45mA |
IOT 스펙트럼 모델
| 전원 전압 | 3.3-12 DC, 리플 10%SS |
| 소비 전력 I0 | ≤ 15mA, 절전 모드 ≤1mA, 직렬 웨이크업, |
산출
| 출력 유형 |
1 스위치 출력 PNP 출력 평상시 열림 및 긴 닫힘을 교정할 수 있습니다. 2 스위치 출력 NPN 출력 상시 개방 및 장시간 폐쇄 프로그래밍 가능 3 아날로그 전압 출력 0-10V 프로그래밍 가능. 4 아날로그 4-20mA 출력 프로그래밍 가능 5 RS485 출력 E4 프로그래밍 가능. |
| 과전류 즉 | 200mA, 역극성 보호, 단락 보호 |
| 기본 설정 |
M18 전환점 A1: 150mm 전환점 A2: 1000mm M30 유형 1 전환점 A1 200mm 전환점 A2: 2000mm M30 유형 2 전환점 A1 300mm 전환점 A2: 4000mm M30 유형 3 전환점 A1 500mm 전환점 A2: 6000mm |
| 출력 전압 강하 | ≤ 2.5V |
| 반복성 | ≤1% |
| 온오프 레벨 f | ≤ 13Hz 고주파는 사용자 정의 가능 |
| 기본 히스테리시스 특성 진폭 | 설정 값의 5%, 특별 요구 사항을 사용자 정의할 수 있습니다. |
| 온도 보상 범위 | -40℃-85℃ |
온도 요구 사항
| 작동 온도 | -25…70℃(248...343K) |
| 보관 온도 | -40…85℃(233...358K) |
기계 부품 설명
| 연결 | V1 커넥터(M12×1),4핀 |
| 보호 등급 | IP65 기타 사용자 정의 가능 |
| 쉘 소재 | 니켈 도금 구리, 기타 사용자 정의 가능 |
참고: M18 제품과 M30 제품이 4-20mA 아날로그 출력일 때 550,600 제품과 미터 연결 방법이 다릅니다.M18 및 M30 제품의 출력 단자는 그림 1과 같이 VDD로 전원이 공급되므로 미터는 전원 공급 포트에 연결해야 합니다.출력 단자와 출력 단자 사이의 연결 지침 다이어그램은 그림 2에 나와 있습니다.
그림 1 출력 전원 회로도
그림 2 연결 방법의 개략도
4. 주문정보
| 쿠스 | 종류 | 산출 | 범위 | 설명하다 | |
| M18 | M18 하우징, 최대 측정 범위는 1m | ||||
| M30-Type1 | M30 최대 측정 범위는 2미터입니다. | ||||
| M30-Type2 | M30 최대 측정 범위는 3미터입니다. | ||||
| M30-Type3 | M30 최대 측정 범위는 6m, 8m는 사용자 정의 가능 | ||||
| 맞춤형 | Shell은 사용자 정의를 지원합니다. | ||||
| NPN | NPN으로 출력 | ||||
| PNP | PNP로 출력 | ||||
| 10Vout | 출력은 아날로그 0-10V이며 전원 공급 장치 요구 사항은 11V보다 큽니다. | ||||
| 5Vout | 출력은 아날로그 0-5V이며 전원 공급 장치 요구 사항은 6V보다 큽니다. | ||||
| mAout | 출력은 아날로그 4-20mA입니다. | ||||
| RS485 | 출력은 RS485 Modbus 프로토콜입니다. 구체적인 설명은 소프트웨어 인터페이스 설명서를 참조하십시오. | ||||
| XXXmm | 고객은 공장에서 설정할 수 있는 선형 간격 또는 스위치 간격을 지정합니다. | ||||
| 쿠스 | M30 | RS485 | 2000mm | ||
5. 신청
