원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | KUS630C |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 15*15*10cm,0.5kg |
배달 시간: | 5-8 작업 일수 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 100+ |
범위: | 0~20m | 출력: | 4~20mA/NPN/PNP/RS485/0-3V,0-5V |
---|---|---|---|
전원 공급기: | 3.3-24 V | 사용 전류: | ≤45mA |
온도 보상: | 예 | 작동 온도: | -25...70C(248...343K) |
보호 클래스: | IP68 | 쉘 소재: | PVDF |
측정 정확도: | ≤1 % | ||
하이 라이트: | KUS630C 수면하에 있는 초음파 센서,끊임없이 계속되는 수면하에 있는 초음파 센서 |

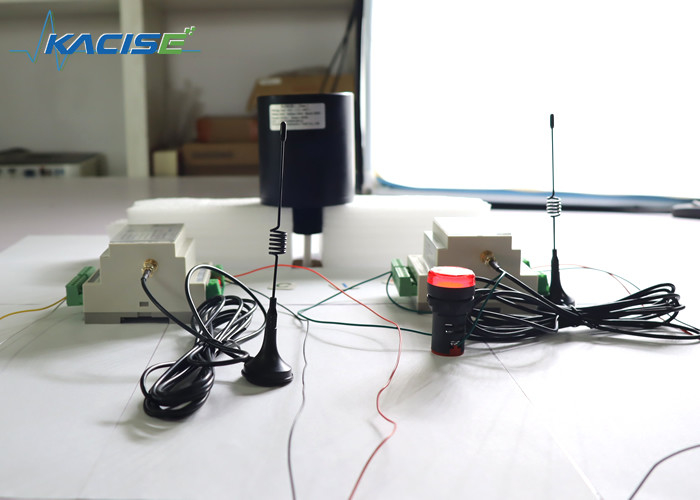

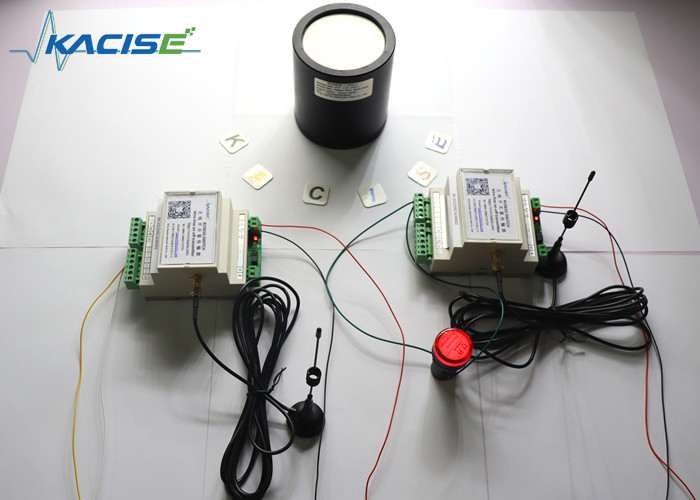

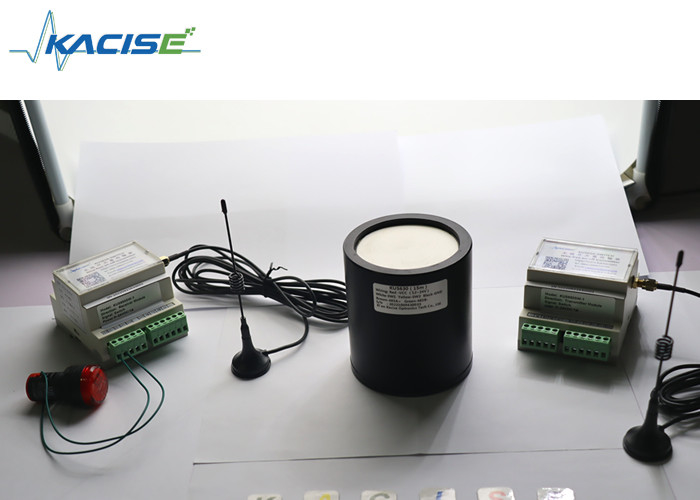

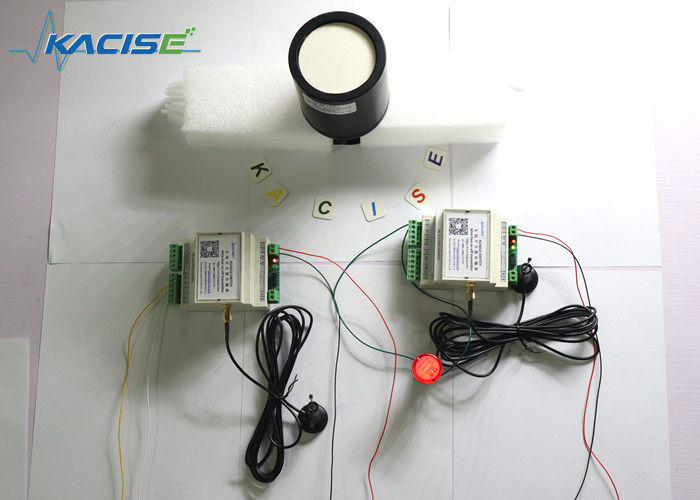

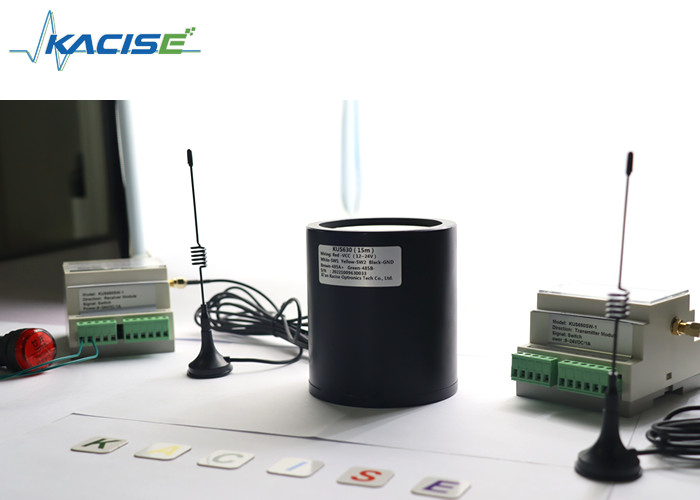

KUS630 일련 초음파 레벨계
1.특징
2.제품 설명
방수되고 내부식이고 완전히 둘러싸이고 전천후입니다.
3. 차원
다이어그램의 유닛은 밀리미터입니다
4.전기 접속과 신호 정의
라인 순서 | 컬러 | 정의 |
1 | 빨강 | 전원은 긍정적입니다 |
2 | 검정색 | 전원 반환 지상 |
3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
4 | 청색 | RS485 A+ 또는 uart TXD |
5 | 그린 | RS485 비 또는 uart RXD |
케이블 색 | 라인 순서 | 묘사하세요 | 발언 |
빨강 | 1 | 지나서 강화됩니다 | 3.3V-30V 넓은 전압 입력 |
검정색 | 2 | 국민 총수요 | |
노랑색 | 3 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V는 최고 2까지 스위치 출력을 독립적 논리로 지원합니다, 2 단말기가 스위치의 2번 접촉이고, 긍정적과 음극을 구별하지 않고, 뜻대로 연결될 수 있습니다. |
백색 | 4 | 스위치 출력 | |
브라운입니다 | 4 | RS485A+ | |
녹색 | 5 | RS485B- |
5.매개 변수 설명
모형을 만드세요 :KUS630 | |
측정 범위 |
0.8m... 20m |
맹점 |
0... 0.6m (언스테이블이 안에 작업 영역은 0.6m입니다, 그것이 이 범위에서 일한다고 추천받지 않습니다) ; 0.3m에 대한 최소 블라인드 영역 버전은 달성될 수 있으며, 그것이 맞춤화될 필요가 있습니다. |
공급 전압 | 3.3 ... 24 V DC, 물결형 10 %SS |
사용 전류 |
≤ 45 마 (가장 빠른 계량 속도) 저전력 버전, 수면은 소비 전력은 0.3mA 이합니다, 소비 전력을 보내는 것 20mA 2 이하 부인)이고 수신 파워 소비가 8mA 이하의 150 이하 부인)입니다 |
출력 신호 |
1 : 프로그램 가능한 아날로그 출력 0-10V. 2 : RS485는 출력했습니다. 3 : Uart 직렬 출력 4:4-20mA 출력 5 : 스위치 출력 |
측정 정확도 | ≤1 % |
온도 보상 | 예 |
근무 조건
작동 온도 | -25...70C(248...343K) |
저장 온도 | -40...85C(233...358K) |
다른 교육
전기 접속 | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) ; |
보호 클래스 | IP68 |
쉘 소재 | PVDF |
6.적용 가능한 이유 :
맨홀, 공장 저수 탱크, 탱크, 도시 경영, 수돗물, 하수 처리, 물 감독과 수력, 철강, 석탄 광산, 전기, 석유, 도시 하천과 호수, 교통과 식품 가공 산업.
7. 명령 정보
KUS | 모델 | 출력 | 범위 | 묘사하세요 |
630C | 지원 특화 | |||
커스텀마데 | ||||
0-10V | 아날로그 0-10V 출력 | |||
0-5V | 아날로그 0-5V 출력 | |||
0-3V | 아날로그 0-3V 출력 | |||
4-20mA | 아날로그 4-20mA 출력 | |||
SW | 스위치 출력 | |||
Uart | Uart 직렬 출력 모드 버스 RTU 프로토콜 | |||
RS485 | RS485 출력 모드 버스 RTU 프로토콜 | |||
XXX 밀리미터 |
XXX는 최대 측정 거리를 m민스 (default1000mm) |
|||
KUS | 550 | RS485 | 10000 밀리미터 |
8.매개 변수 당신이 알 필요가 있습니다
1. (유동적이거나 단단한, 고유 이름, 맑은 물, 하수, 머드, 디젤 엔진인 휘발유, 톨루엔, 이산화황, 기타 등등) 그것이 유동적이면 측정될 매체의 유형, 증기, 안개, 거품, 움직인 파도, 액체 표면 위의 부동 물체가 있을지 ; 단단하면, 있든지 아니든지 먼지를 터세요.
2. 매체의 온도와 압력.
3. 매체의 부식성질. 만약 그것이 병에 위치하면, 병의 재료가 부식 방지 마무리를 가지고 있는지 아는 것은 필요합니다.
4. 측정 범위는 극소수인 계량기이고 맹점이 요구됩니다.
5. 작업 환경 : 탱크가 대기압, 기타 등등에 있는 것인지 커버와 기업 연합, 수평 탱크, 수직식 탕크, 구형 탱크 기업 연합을 여는 것과 같은 것.
6. 작업 전압 : 24VDC, 선택적 220VAC은 주문 제작된 12VDC/9VDC 공통 전력일 수 있습니다.
7. 출력 신호 : 4~20mA 경향 485/0-3V, 0-5V 전압 출력 / 릴레이 출력.
9. 장비 형식 : 그것이 디스플레이를 가지고 있을 필요가 있는지 ; 원 피스 또는 스플릿-타입.
9.더 많은 애플리케이션
