원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | KUS630B |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 15*15*10cm,0.5kg |
배달 시간: | 5-8 작업 일수 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 100+ |
범위: | 0~10m | 출력: | 4~20mA/NPN/PNP/RS485/0-3V,0-5V |
---|---|---|---|
전원 공급기: | 3.3-24 V | 사용 전류: | ≤45mA |
온도 보상: | 예 | 작동 온도: | -25...70C(248...343K) |
보호 클래스: | IP68 | 쉘 소재: | PTFE |
측정 정확도: | ≤1 % | ||
하이 라이트: | 낮은 캐스트 초음파 깊이 센서 10v,KUS630B 초음파 깊이 센서,부식 방지 초음파 트랜스듀서 센서 |

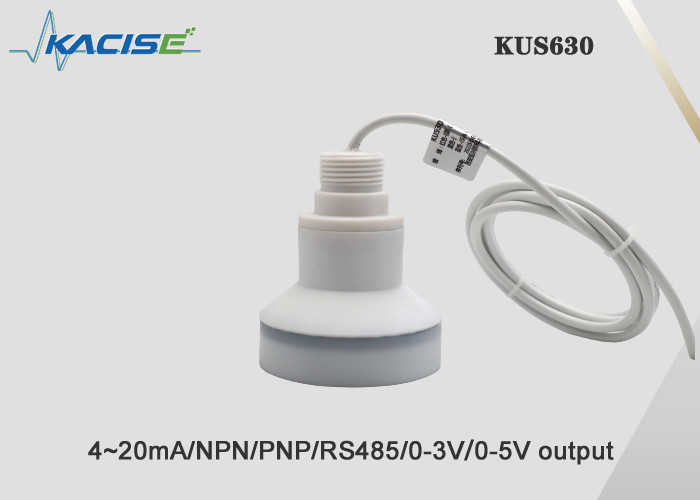

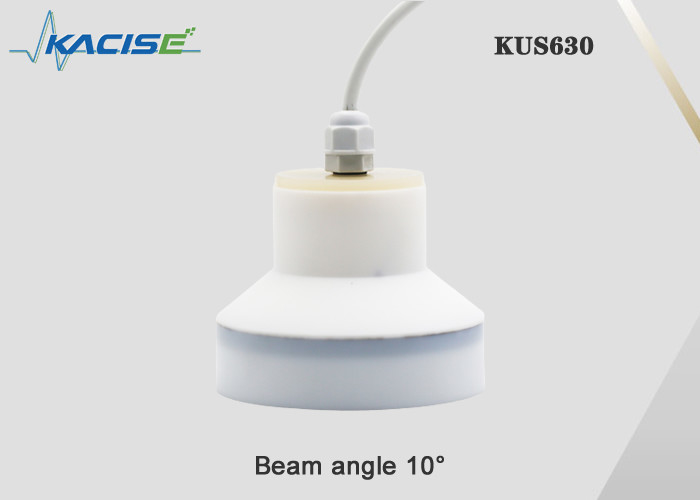

KUS630 일련 초음파 레벨계
1.특징
2.도입
부식 방지 초음파 레벨 게이지는 마이크로프로세서의 제어된 디지털 레벨 게이지입니다. 측정에서, 펄스용 초음파는 센서 (변환기)에 의해 보내지고, 음파가 물체의 표면에 의해 반영되고 똑같은 센서에 의해 받아들이고, 전기 신호로 변환되고, 센서와 피측정물 사이의 거리가 음파의 발행과 수신 사이에 그때까지 산정됩니다. . 부식 방지 초음파 액체 준위 게이지가 비콘택 측정을 채택하기 때문에, 측정된 매체는 거의 제한 없고 그것이 넓게 다양한 액체와 고체 재료의 높이의 측정에서 사용될 수 있습니다.
3. 차원
다이어그램의 유닛은 밀리미터입니다
4.전기 접속과 신호 정의
라인 순서 | 컬러 | 정의 |
1 | 빨강 | 전원은 긍정적입니다 |
2 | 검정색 | 전원 반환 지상 |
3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
4 | 청색 | RS485 A+ 또는 uart TXD |
5 | 그린 | RS485 비 또는 uart RXD |
케이블 색 | 라인 순서 | 묘사하세요 | 발언 |
빨강 | 1 | 지나서 강화됩니다 | 3.3V-30V 넓은 전압 입력 |
검정색 | 2 | 국민 총수요 | |
노랑색 | 3 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V는 최고 2까지 스위치 출력을 독립적 논리로 지원합니다, 2 단말기가 스위치의 2번 접촉이고, 긍정적과 음극을 구별하지 않고, 뜻대로 연결될 수 있습니다. |
백색 | 4 | 스위치 출력 | |
브라운입니다 | 4 | RS485A+ | |
녹색 | 5 | RS485B- |
5.매개 변수 설명
모형을 만드세요 :KUS630 | |

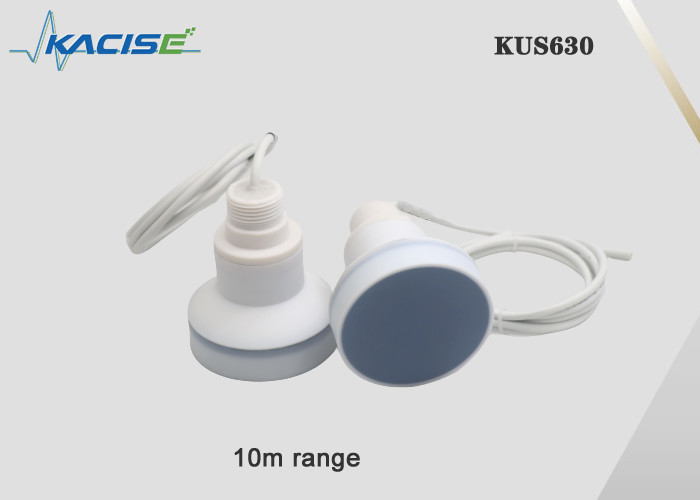

측정 범위 |
0.6m... 10m |
맹점 |
0... 0.6m (언스테이블이 안에 작업 영역은 0.6m입니다, 그것이 이 범위에서 일한다고 추천받지 않습니다) ; 0.3m에 대한 최소 블라인드 영역 버전은 달성될 수 있으며, 그것이 맞춤화될 필요가 있습니다. |
공급 전압 | 3.3 ... 24 V DC, 물결형 10 %SS |
사용 전류 |
≤ 45 마 (가장 빠른 계량 속도) 저전력 버전, 수면은 소비 전력은 0.3mA 이합니다, 소비 전력을 보내는 것 20mA 2 이하 부인)이고 수신 파워 소비가 8mA 이하의 150 이하 부인)입니다 |
출력 신호 |
1 : 프로그램 가능한 아날로그 출력 0-10V. 2 : RS485는 출력했습니다. 3 : Uart 직렬 출력 4:4-20mA 출력 5 : 스위치 출력 |
측정 정확도 | ≤1 % |
온도 보상 | 예 |
근무 조건
작동 온도 | -25...70C(248...343K) |
저장 온도 | -40...85C(233...358K) |
다른 교육
전기 접속 | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) ; |
보호 클래스 | IP68 |

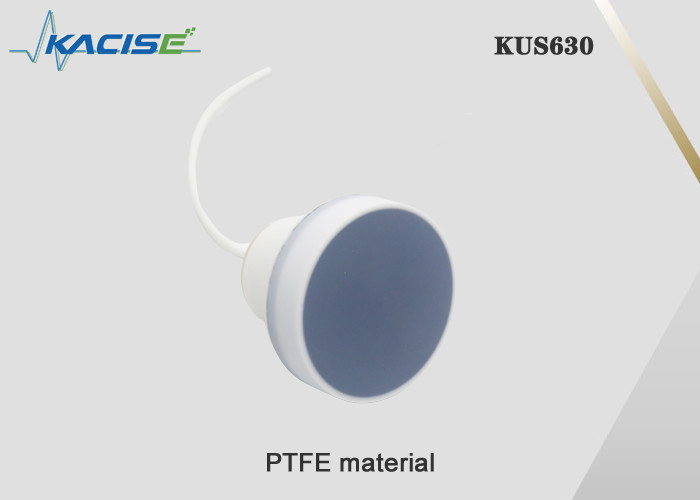

쉘 소재 | PTFE |
6.더 많은 정보
초음파 물체 / 액면계는 컨테이너의 상부에 설치됩니다. 조합 장치와 전자 부품의 기능적 제어 하에, 수사는 피측정물에 20000Hz 이상 초음파 펄스의 빔을 분사합니다. 온도가 음향의 속도에 대해 효과를 가지기 때문에, 미터는 음속을 위해 보정하기 위한 온도를 측정하여야 합니다. 4선식에 대한 많은 옵션이 있습니다, 동시에 어느 것이 4-20mA, RS485 통신, 2개의 릴레이 출력을 가져올 수 있고 또한 220VAC까지 강화될 수 있습니까.
7. 명령 정보
KUS | 모델 | 출력 | 범위 | 묘사하세요 |
630B | 지원 특화 | |||
커스텀마데 | ||||
0-10V | 아날로그 0-10V 출력 | |||
0-5V | 아날로그 0-5V 출력 | |||
0-3V | 아날로그 0-3V 출력 | |||
4-20mA | 아날로그 4-20mA 출력 | |||
SW | 스위치 출력 | |||
Uart | Uart 직렬 출력 모드 버스 RTU 프로토콜 | |||
RS485 | RS485 출력 모드 버스 RTU 프로토콜 | |||
XXX 밀리미터 |
XXX는 최대 측정 거리를 m민스 (default1000mm) |
|||
KUS | 550 | RS485 | 10000 밀리미터 |
