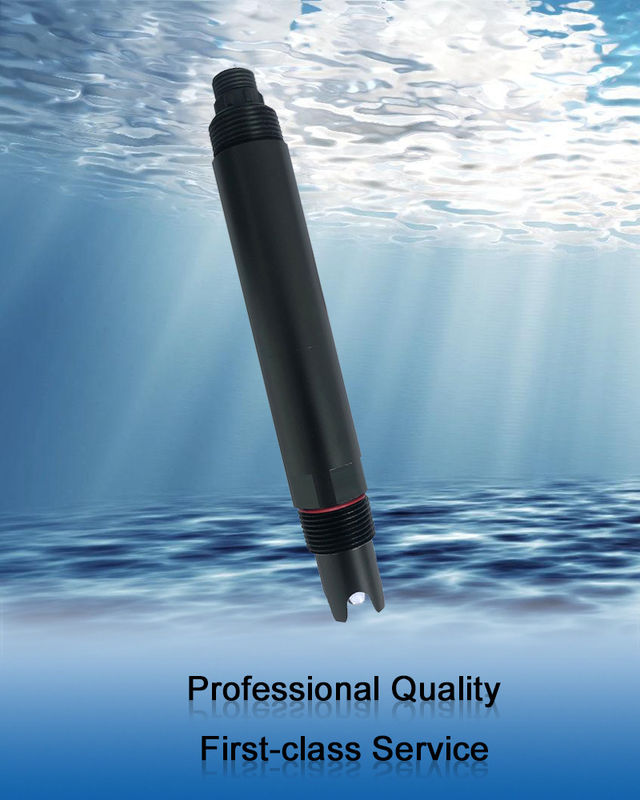

KPH601 온라인 PH 센서 신호 출력: RS-485 (Modbus/RTU 프로토콜)

1온도 보상

조합 전극의 온도/시간 동작매체의 온도 변화가 빠르면, 일반적인 pH 전극은 전극과 매체의 온도가 같을 때까지 이동합니다.조합 전극이 매체의 온도 변화에 빠르게 반응하기 위해, 내부 리드오프 요소와 외부 참조 요소의 온도는 항상 동일해야 합니다. 또는 리드오프 요소의 온도 의존도는 0이어야 합니다.

최적의 전극은 무엇보다도 그들의 리드 오프 요소의 대칭적 인 고온화 또는 냉각으로 구별됩니다.그들은 동일한 온도 계수와 pH 7과 0mV에서 동열 교차점을 가지고 있습니다.따라서 온도 변화에 대한 짧은 반응 시간뿐만 아니라 정확한 온도 보상도 보장 할 수 있습니다.

2일반 pH 정보

B.1 pH 측정 이론

pH는 수소 이온 활동의 음용 로그리듬이며 산성도 또는

용액의 알칼리성

pH = ∆log A[H+]

일반적으로 유리 전극과 기준 전극을 사용하여 pH를 측정합니다.

유리 전극은 화학 에너지 (수소 이온) 를 변환하는 변환기 역할을 합니다.

전기 에너지 (밀리 볼트에서 측정됩니다.) 로 반응이 균형 잡히고

전기 회로는 기준 용액에서 용액으로 이온의 흐름에 의해 완료됩니다.

테스트 중입니다.

전극과 참조 용액은 함께 전압 (emf) 을 생성

참조 전극의 종류에 따라 유리 내부 구조

전극, 용액의 pH 및 용액의 온도. 이 전압은

네른스트 방정식으로 표현하면

E = Eo ?? (2.3 RT/F) x 로그 A[H+]

E = Eo ( 기울기) x 로그 A[H+]

이 경우:

E = 세포의 emf

Eo = 시스템의 제로 잠재력 (이소 잠재력) 이 내부에 달려 있습니다.

유리와 참조 전극의 구조

R = 가스 상수

T = 켈빈 온도

A[H+] = 수소 이온의 활동 (수소 이온의 농도에 해당한다고 가정합니다)

수소 이온)

F = 파라데이 상수

pH의 각 단위 변화 (또는 이온 농도의 10 년 변화) 에 대해

전극 쌍은 25 °C에서 59.16mV로 변합니다. 이 값은 Nernstian Slope로 알려져 있습니다.

전극의

pH 전극 쌍은 알려져 있고 일정한 수소 이온의 용액을 사용하여 캘리브레이션됩니다.

수축 용액이라고 불립니다. 수축 용액은

전극의 동력과 기울기

3.기술사양

4.차원D파는 것

참고: 센서 커넥터는 M16-5 코어 방수 관절 남성 머리입니다.

5.설치

참고: 센서는 설치시 적어도 15도 이상의 각도로 위아래 또는 수평으로 설치되어서는 안 됩니다.
