수질 감지 센서가 온라인으로 pH 센서 PH 송신기 KWS750 신호 출력을 모니터링합니다 : 알에스 485 방식 (모드 버스 / RTU 프로토콜)

1. 도입형

유리 전극과 기준 전극이 익숙한 수소이온은 화학 전지를 형성합니다. 글래스 막과 측정된 용액에서 수소이온 사이의 이온 교환의 과정에서, 해결책에서 수소이온의 집중은 측정된 액체의 pH 값을 측정하기 위해, 전극 사이에 전위차를 측정함으로써 발견되었습니다.

일반적으로 PH 탐침으로 알려진 pH 센서가 유리 전극과 기준 전극으로 구성됩니다. 유리 전극은 유리 지지체 로드와 글래스 막, 내부 참조 용액, 내부 기준 전극, 전극 캡과 와이어로 구성됩니다. 기준 전극은 알려지고 끊임없이 계속되는 전극위를 가지고 감홍 또는 은 / 염화은 전극이 일반적으로 사용됩니다. pH 값이 온도와 관련되기 때문에, 3극 복합체 전극을 형성하기 위해 온도 보상을 위한 온도 전극을 추가하는 것은 일반적으로 필요합니다.

환경적 수질 모니터링, 산 / 알칼리 / 염용액, 화학 반응 프로세스와 제조업 생산 처리를 위해 사용되어 그것은 가장 산업적 적용을 위해 온라인 ｐＨ 측정을 위한 요구조건을 충족시킬 수 있습니다.

2. 기술적 요구

3. 차원 도면

기록 :센서 콘넥터는 M16-5 핵심 방수 이음줄 남자 머리입니다.

4. 설치와 전기 접속

4.1 설치

기록 : 설치될 때 센서는 거꾸로 또는 수평적으로 설치되어서는 안됩니다, 적어도 15 도 또는 그 이상의 각도에서.

4.2 전기 접속

a) 레드 라인 - 전원 코드 (12 ~ 24V)

b) 검은 선 - 땅 (국민 총수요)

c) 청색 선 - 485A

d) 백선 - 485B

e) 노출선 - 차폐 선

배선이 완료된 후, 전원을 켜기 전에 부정확한 접속을 회피하도록 주의깊게 검사되어야 합니다.

케이블 상술 : 더 케이블이 오랫동안 (바닷물을 포함하여) 물에 몰입하거나 공기에 노출되는 것을 고려할 때, 더 케이블은 어떤 부식 저항성을 가지고 있습니다. 더 케이블의 외경은 Φ6 밀리미터이고 모든 인터페이스가 방수됩니다.

5. 유지

5.1 사용과 유지

pH 센서를 측정할 때, 그것은 증류수 (또는 탈염수 내에서 세척되)과 필터 페이퍼가 불순물이 시험될 액체에 도입되는 것을 예방하기 위해 수분을 흡수하는데 사용되어야 합니다. 센서 중 1/3은 시험될 솔루션에 삽입되어야 합니다.

센서는 사용하지 않을때 씻겨지고, 3.5 mol/L 염화칼륨 수용액과 보호 슬리브에 삽입되어야 하거나 센서가 3.5 mol/L 염화칼륨 수용액과 컨테이너에 삽입했습니다.

단말기가 마르는지 확인하세요. 그것이 더럽혀지면, 무수 알콜로 그것을 닦고 그것을 말리세요. 증류수 또는 단백질 용액에서 장기의 침적을 회피하고 실리콘 그리스와의 접촉을 방지하세요. 더 긴 센서로, 그것의 글래스 막은 저장고로 거나 투명하게 될지도 모르며, 그것이 묽은 히드로겐 클로라이드로 세척될 수 있고, 물로 세척했습니다. 센서는 오랫동안 사용됩니다. 측정 오차가 발생할 때, 그것은 보정을 위해 미터로 눈금 보정되어야 합니다.

보정과 측정이 센서가 위에서 말한 방식으로 유지되고 유지되고 있는 동안 수행될 수 없을 때, 센서는 실패했습니다. 센서를 대체하세요.

표준 버퍼 pH 참조 표

계기을 실제 판독과 표준은 때때로 ±1 단어의 에러를 가지고 있습니다.

5.2 보정

기록 : 센서는 공장을 떠나기 전에 눈금 보정되었습니다. 만약 측정 오차가 초과되지 않으면, 그것이 임의로 눈금 보정되지 말아야 합니다.

a) 영점 조절

측정 실린더에서 증류수의 250 mL을 사용하고 비이커에 쏟아져 들어가고, 가치가 안정적이고 표시된 값이 6.86인지를 확인한 후에 파우더가 완전히 해산되고 pH=6.86으로 수용액을 구성할 때까지 유리 로드로 고르게 pH=6.86, 활약과 보정 파우더의 패킷을 추가하고 센서를 수용액, 3 ~5 분 동안 대기에 넣습니다. 그렇지 않다면, 당신은 영점 조절을 수행할 필요가 있습니다. 눈금 측정 지시를 위해 부록을 언급하세요.

b) 경사 보정

산성액을 위해 : 측정 실린더에서 증류수의 250 mL을 잡고, 비이커에 쏟아져 들어가고, pH=4.00과 보정 파우더의 패킷을 추가하고, 파우더가 완전히 해산될 때까지 유리 로드로 고르게 교반하고 pH=4.00의 수용액을 구성하세요 ; 솔루션에서 3 내지 5 분을 기다리세요. 가치가 안정적인 후, 가치가 4.00인지를 확인하세요. 그렇지 않다면, 경사 보정은 요구됩니다. 눈금 측정 지시를 위해 부록을 언급하세요.

알카리 용액을 위해 : 측정 실린더에서 증류수의 250 mL을 잡고, 비이커에 쏟아져 들어가고, pH=9.18과 보정 파우더의 패킷을 추가하고, 파우더가 완전히 해산될 때까지 유리 로드로 고르게 교반하고 pH=9.18의 수용액을 구성하세요 ; 솔루션에서 3 내지 5 분을 기다리세요. 가치가 안정적인 후, 디스플레이가 9.18인지 확인하세요. 그렇지 않다면, 경사 보정은 요구됩니다. 눈금 측정 지시를 위해 부록을 언급하세요.

6.품질과 서비스

6.1 품질 보증

• 품질 검사 국무부는 제품에 72 시간 장기간 시험과 안정도 시험을 하고 자격이 없는 제품이 공장을 떠날 수 있게 허락하지 않기 위해, 그리고 엄밀하게 규정에 따라, 정밀검사 절차, 진보적이고 완전한 시험 장비와 수단을 표준화했습니다.
• 수신자는 직접적으로 2%의 실패 율과 제품 배치를 반환하고 초래된 모든 비용이 업체에 의해 태어납니다. 참조 표준은 공급에 의해 제공된 제품 설명을 언급합니다.
• 상품의 양과 출하의 속도를 보증하세요.

6.2 부속물과 예비품

이 제품은 다음을 포함합니다 :

• 1개 센서
• 보정은 3 팩을 가루로 만듭니다
• 설명서의 1 카피
• 1개 증명서

6.3 애프터 서비스 갱신

회사는 판매의 날짜로부터 일년 이내에 지역 애프터 서비스를 제공하지만, 부적절한 사용에 의해 초래된 피해를 포함하지 않습니다. 보수 또는 조정이 미안하지만, 요구되면 그것을 반환하세요지만 발송 비용은 콘이티드. 도중에 손상되어 회사는 무료로 도구의 피해를 복구할 것입니다.

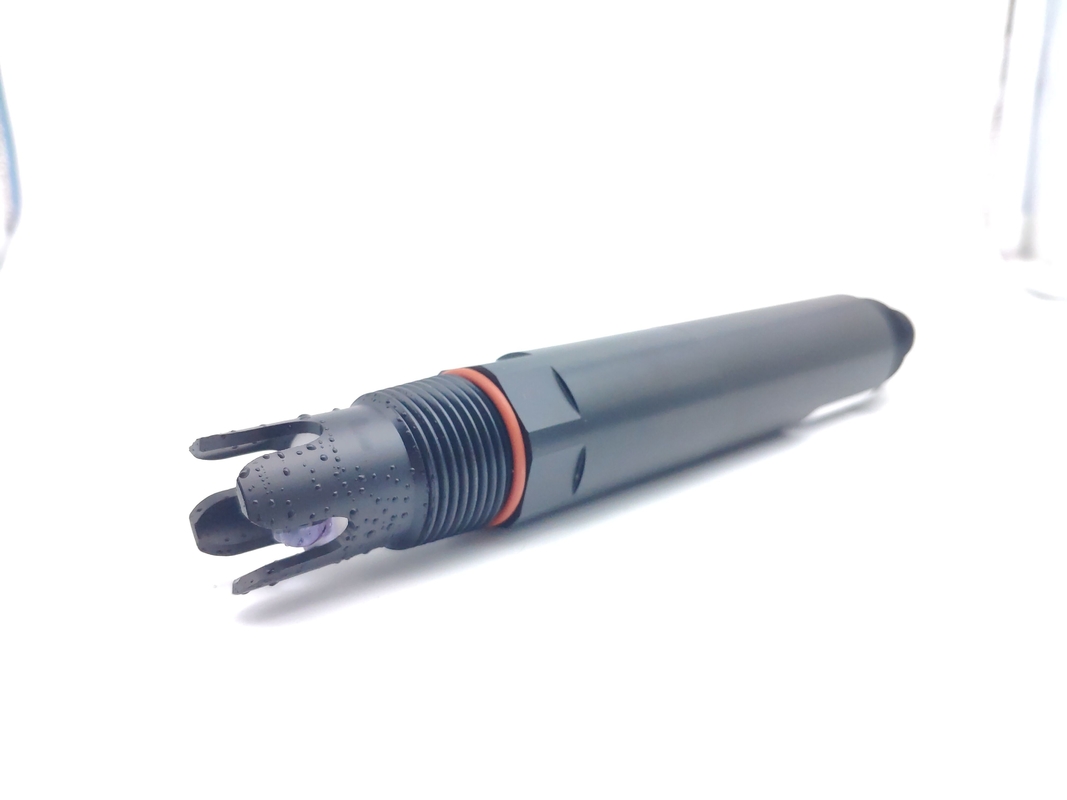

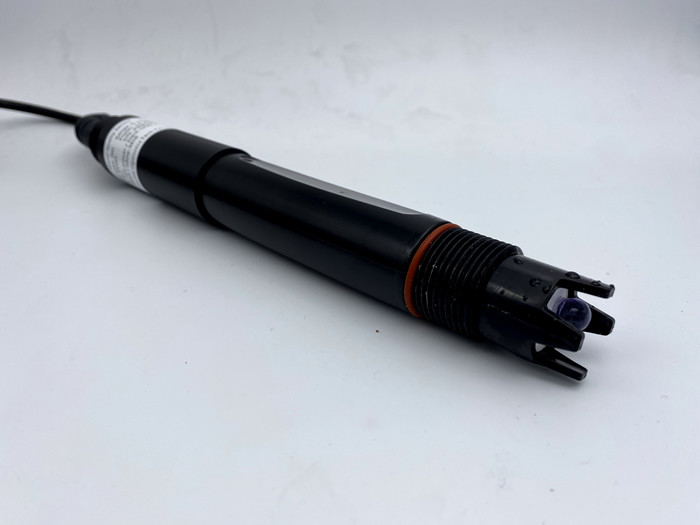

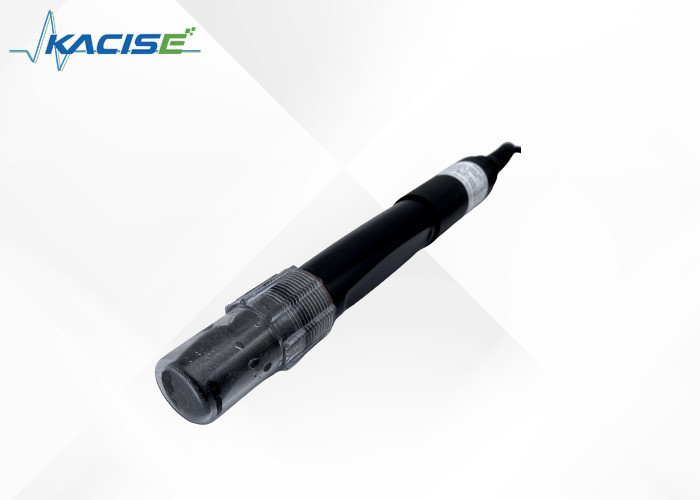

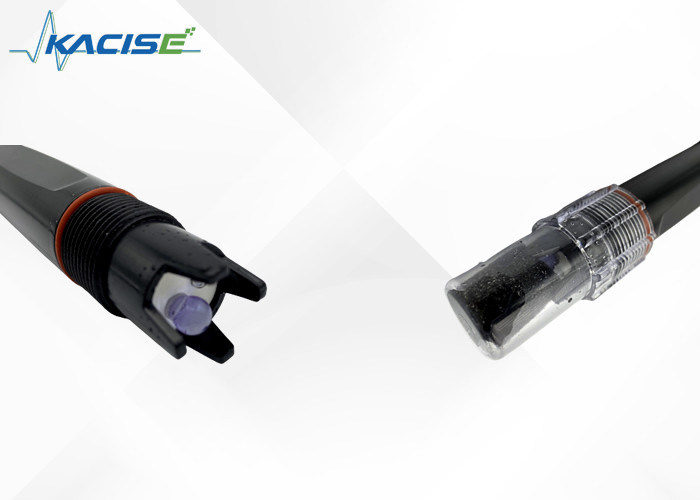

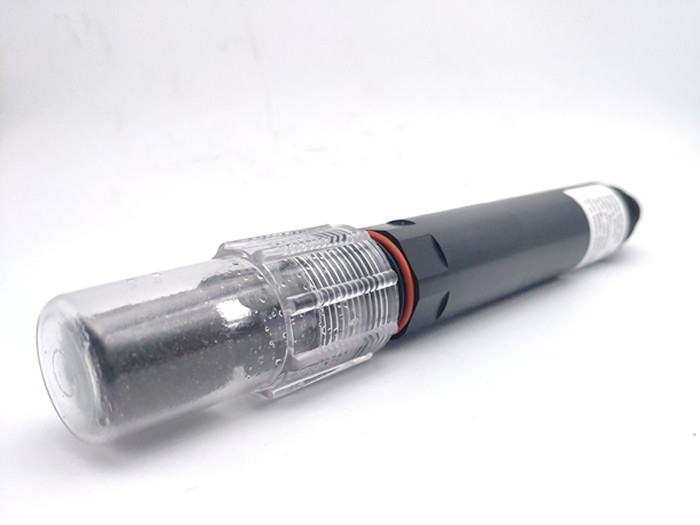

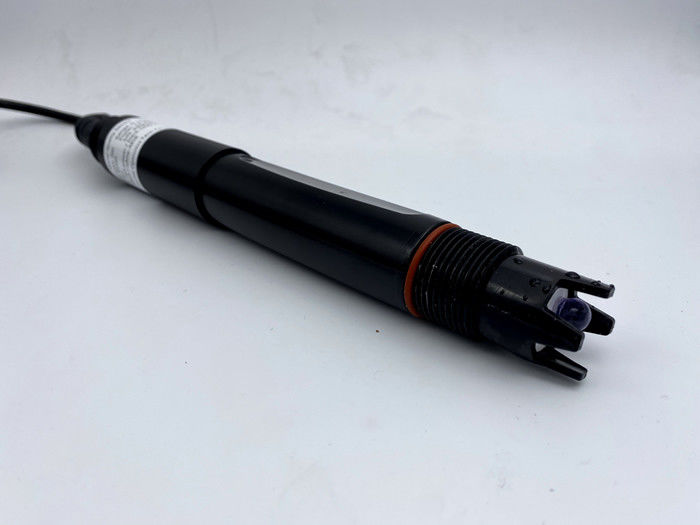

사진
