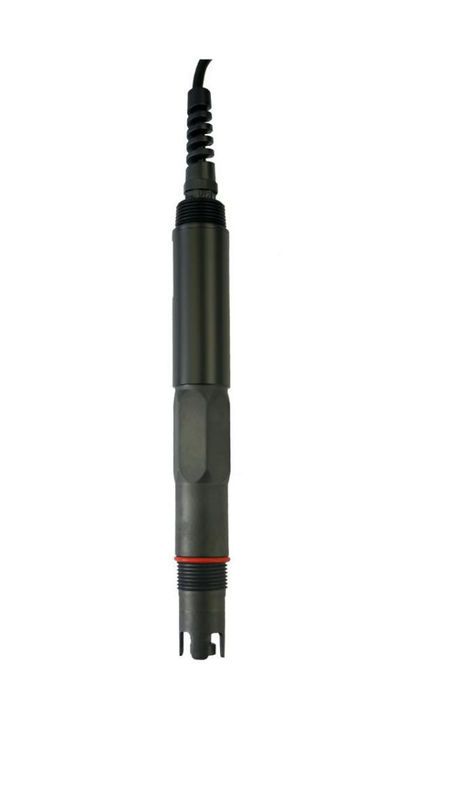

PLC, DCS에 연결되도록 편리한 KFL501 온라인 플루오르 이온 센서

1.애플리케이션 환경

KFL501 통합된 운항 노선 플루오르 이온 센서는 빠른, 단순하고 정확하고 경제적 테스트를 보증하기 위해 온도 보상과 물에서 유리 플루오르 화물 이온을 시험하는데 단단한 막 이온-선택 전극을 사용합니다. 기술적인 매개 변수와 통신 프로토콜과 플루오르 이온 센서의 유지는 본서에서 상세히 묘사됩니다.

2.특징

• 신호 출력 : PLC, DCS, 산업용 제어 컴퓨터, 일반적 컨트롤러, 파페를레스 기록 계기 또는 터치 스크린과 다른 제 3자 장비에 연결되도록 편리한 알에스 485 방식 버스 (Modbus/RTU) 프로토콜.
• 특허 받는 불화물 이온은 탐사합니다, 내부 참조 용액이 적어도 100KPa (1Bar)에 몰려서 미소공성 솔트 브리지에서 극단적으로 천천히 흘러 나옵니다. 그러한 참조 시스템은 매우 안정적이고, 전통적 산업적 전극 보다 더 긴 전극 생명을 가집니다.
• 설치하도록 쉽습니다 : 파이프와 탱크에서 쉬운 물속에 잠길 수 있는 설치 또는 설치를 위한 3/4 인치 NPT 가스 나사.
• IP68 보호 수준.

3.기술적 요구

4.차원 도면

5.설치와 전기 접속

1. 설치

기록 : 설치될 때 센서는 거꾸로 또는 수평적으로 설치되어서는 안됩니다, 적어도 15 도 또는 그 이상의 각도에서.

2. 전기 접속

a) 레드 라인 - 전원 코드 (12 ~ 24 Ｖ DC)

b) 검은 선 - 땅 (국민 총수요)

c) 청색 선 - 485 A

d) 백선 - 485 비

e) 노출선 - 차폐 선

배선이 완료된 후, 전원을 켜기 전에 부정확한 접속을 회피하도록 주의깊게 검사되어야 합니다.

케이블 상술 : 더 케이블이 오랫동안 (바닷물을 포함하여) 물에 몰입하거나 공기에 노출되는 것을 고려할 때, 더 케이블은 어떤 부식 저항성을 가지고 있습니다. 더 케이블의 외경은 Φ6 밀리미터이고 모든 인터페이스가 방수됩니다.

6.유지

6.1 사용과 유지

불소 이온 전극은 사용 전에 24시간 동안 탈염수에서 활성화되었습니다.

불소 이온 전극의 감지 엘레멘트는 탈염수에 의해 세척되어야하고, 저장 동안 마르게 유지했습니다. 저장 시간이 8 시간 이상이면, 필름 헤드 위의 보호캡을 두세요. 복합체 전극의 기준 용액은 결정화를 야기시키기 위해 증발되지 않도록 주의합니다. 테스트에 이전이게, 전극 저장 시간이 한 주 이하이면, TISAB의 50 mL은 탈염수의 50 mL 내에 잠겨질 수 있습니다. 면 저장 시간 있고 한 주 이상, 전극은 청소되어야 하고, 건식을 닦았고, 본래의 패킹에서 개최되었습니다.

단말기가 마르는지 확인하세요. 그것이 더럽혀지면, 무수 알콜로 그것을 닦고 그것을 말리세요. 증류수 또는 단백질 용액에서 장기의 침적을 회피하고 실리콘 그리스와의 접촉을 방지하세요. 전극은 오랫동안 사용됩니다. 측정 오차가 발생할 때, 그것은 미터로 눈금 보정되어야 합니다.

보정과 측정이 위에서 말한 방식으로 전극을 유지하고 유지하는 동안 수행될 수 없을 때, 전극은 실패했습니다. 전극을 대체하세요.

6.2 감지기 교정

기록 : 센서는 공장을 떠나기 전에 눈금 보정되었습니다. 만약 그것이 전혀 측정 오차를 넘어서 있지 않으면, 그것이 임의로 눈금 보정되지 말아야 합니다.

a) 영점 조절

제로가지 표준 해결책과 5 분 동안 대기를 포함하여 센서를 물약병에 위치시키세요. 가치가 안정적인 후, 표시된 값이 오차 범위 내에 포함되는지를 확인하세요. 그렇지 않다면, 영점 조절을 수행하세요. 눈금 측정 지시를 위해 부록을 언급하세요.

b) 경사 보정

경사의 표준 해결책과 5 분 동안 대기를 포함하여 센서를 물약병에 위치시키세요. 가치가 안정적인 후, 표시된 값이 오차 범위 내에 포함되는지를 확인하세요. 그렇지 않다면, 경사 보정은 요구됩니다. 눈금 측정 지시를 위해 부록을 언급하세요.

7.품질과 서비스

7.1 품질 보증

• 품질 검사 국무부는 제품에 72 시간 장기간 시험과 안정도 시험을 하고 자격이 없는 제품이 공장을 떠날 수 있게 허락하지 않기 위해, 그리고 엄밀하게 규정에 따라, 정밀검사 절차, 진보적이고 완전한 시험 장비와 수단을 표준화했습니다.
• 수신자는 직접적으로 2%의 실패 율과 제품 배치를 반환하고 초래된 모든 비용이 업체에 의해 태어납니다. 참조 표준은 공급에 의해 제공된 제품 설명을 언급합니다.
• 상품의 양과 출하의 속도를 보증하세요.

7.2 부속물과 예비품

이 제품은 다음을 포함합니다 :

• 1개 센서
• 설명서의 1 카피
• 1개 증명서

7.3 애프터 서비스 갱신

회사는 판매의 날짜로부터 일년 이내에 지역 애프터 서비스를 제공하지만, 부적절한 사용에 의해 초래된 피해를 포함하지 않습니다. 보수 또는 조정이 미안하지만, 요구되면 그것을 반환하세요지만 발송 비용은 콘이티드. 도중에 손상되어 회사는 무료로 도구의 피해를 복구할 것입니다.
