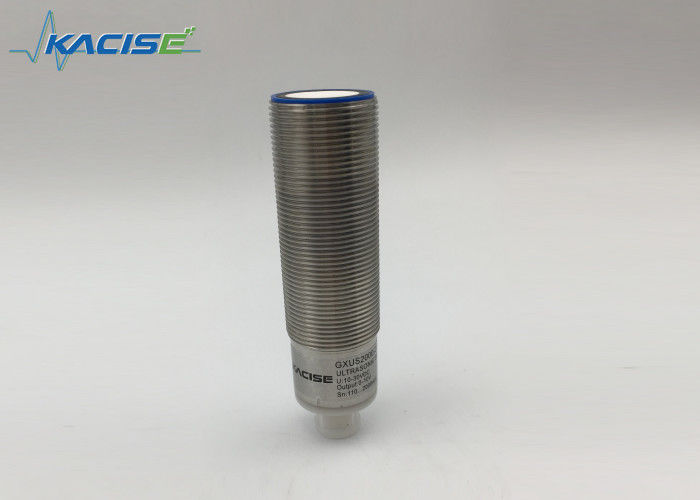

MF30 시리즈 초음파 거리 센서 200 밀리미터 - NPN PNP Anolog 출력과 6000 밀리미터 검출 범위

1. 매개 변수

일반 규격

지표 / 작동은 의미합니다

전기 규격서

입력

출력

주변 조건

기계적인 상술

2. 차원

3. 전자 인터페이스와 신호 정의

4. 센서 기능에 대한 기술

전환점과 아날로그 출력을 조정하기.

스위치 출력형과 아날로그 출력 유형 센서는 사용자 필요로서 프로그램을 짤 수 있습니다.

8개 종류의 출력 함수가 있고 프로그램을 짤 수 있습니다.

다음과 같이 모든 테러크 루틴,

1 단계는 관련된 것과 하나 포인트가 상태 (높은 수준 전압 또는 국민 총수요)에서 가르친다는 것을 가르칩니다. 단계 2는 다른 거리 (step1과 not the same) 핵심을 선택하고 다른 것 조건 (step1으로 똑같지 않은) 가르칩니다. 프로그램 루틴은 청색 LED 섬광 동안 완성되어야 합니다, 디폴트 값이 효율적이지 않을 것입니다면 그 전혀.

초음파 센서는 두 가르치기 쉬운 전환점과 스위치 출력을 특징으로 합니다. 이것들은 공급 전압 - UB 또는 토론회 입력에 대한 + UB를 적용함으로써 설정됩니다. 공급 전압은 적어도 1 Ｓ 동안 토론회 입력에 적용되어야 합니다. LED는 토론회 절차 동안 센서가 목표를 인지했는지 나타냅니다. 전환점 A1은 배웁니다 - UB, +UB와 A2. 다섯개의 다른 출력 함수는 설정될 수 있습니다.

1. 윈도우 모드 상시개와 라이너 방식 오름 경사 출력 함수.

2. 상시폐쇄한 윈도우 모드와 라이너 방식 네가티브 슬로프 출력 함수.

3. 한 개의 전환점, 상시개 기능.

4. 한 개의 전환점, 상시폐 기능.

5. 단일 스위치는 이력현상 격차 상시개 기능으로 가리킵니다.

6. 단일 스위치는 이력현상 격차 상시폐 기능으로 가리킵니다.

7. 객체 존재 정상적 오픈펑션의 탐지.

8. 객체 존재 닫힌 오픈펑션의 탐지.

전환점, 전원 켬 뒤에 있는 단지 거리 셋팅. 내부 클럭은 보장할 수 있고 5 전원 켬 몇 분 뒤 뒤에 바뀔 수 없습니다. 면 전환점, 힘 재가동 뒤에 요청 거리만을 설정하는 사용자 캔을 바꾸고 싶습니다.

RS485 출력형을 위해.

2 종류의 일하는 스타일이 있습니다,

자동차 대책, 센서를 위한 1는 반복해서 거리 또는 수준을 측정할 것이고 측정 주기가 uart에 의해 설정될 수 있습니다. 측정 결과는 항상 펫치될 수 있습니다.

센서가 프리-코드와 조회 명령어를 받았을 때까지, 다른 방식은 센서가 수면일 때 절전 모드입니다. 통신 프로토콜은 모뒤스-RTU입니다.

예를 들면 측정 결과는 모드 버스에 의한 등록 0x101이 프로토콜화한 접근에 의해 읽힐 수 있습니다.

더 많은 정보를 원하면 소프트웨어 공학 가이드를 위해 우리에 연락하세요.
