| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | certificate of explosion-proof, CE |

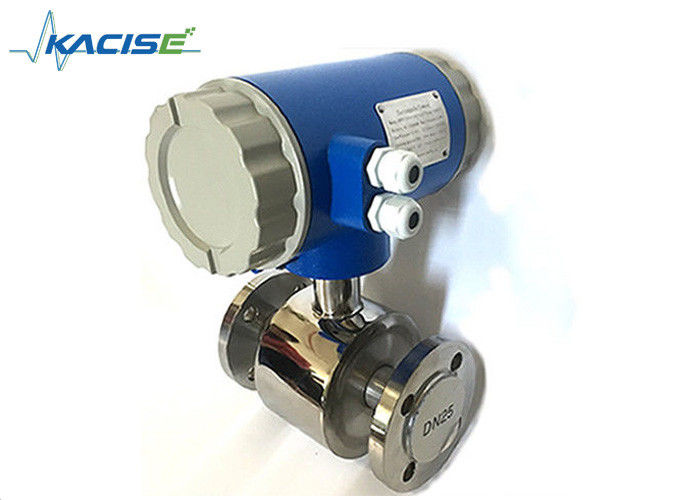

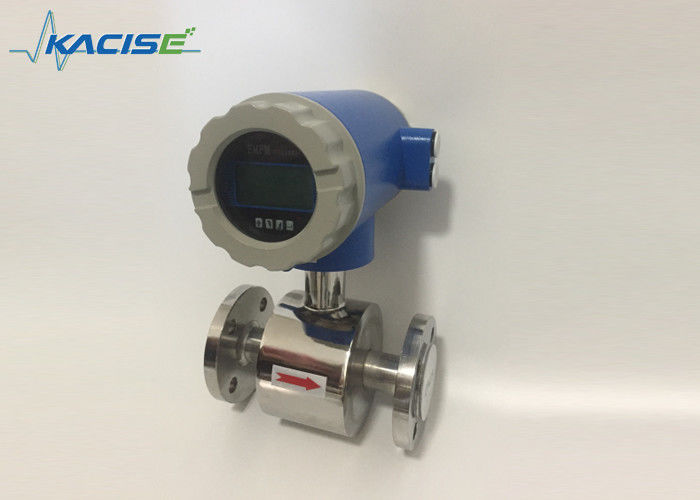

| 모델 번호: | GXEFM2000 |
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 각 단위에는 개인적인 상자가 있고 모든 상자는 표준 패키지에서 포장됩니다 또는 고객은 유효한 요구합니다 |
| 배달 시간: | 5-8 일 일 |
| 지불 조건: | L/C, D/A, T/T, D/P, 서부 동맹, MoneyGram |
| 공급 능력: | 주당 1,000 피스즈 |
| 타입: | GXEFM2000 | 중요한 측정치: | 유속 |
|---|---|---|---|
| 제품: | 전자장 유속계 | 전원 공급기: | 표준 220VAC |
| 상품 이름: | 전자 유량계 | 출력: | 4-20mA /RS485/HART/PROFIBUS DP |
| 하이 라이트: | 폐수 교류 미터,전자기 물 교류 미터 |
||
도입
자기 유동계는 기록하고, 조정되고 제어되는데 사용될 수 있는 4-20mA 이라는 지역 지시와 출력 전류 신호를 실현할 수 있습니다. 전자장 유속계는 넓게 화학 산업, 환경 보호, 야금학, 제약적이, 종이 뜨기, 상수도와 이동 등과 같은 산업 분야에서 사용됩니다.
게다가 일반적 전도액 전자장 유속계의 계측 유량은 액체-고체 혼합 유체, 고점성 유체와 소금의 흐름, 강산과 강한 알칼리성을 측정할 수 있습니다.
특징
1. 단순 구조, 회사, 어떤 이동부와 긴 연산 삶.
2. 어떤 차단 유체 부분, 어떤 압력 손실과 유체 클로깅.
3. 어떤 역학적 관성, 신속한 응답과 좋은 안정성, 자동 검사, 조정 & 제어용에서 애플리케이션.
4. 방식, 온도, 점착성, 밀도와 압력과 같은 물리적 매개 변수에 의해 영향을 받지 않는 측정 정확도.
6. 인라인 형태와 삽입물 형태, 기타 등등과 같은 유량계에 대한 공급 많은 자형.메모리에 대한 작동 데이터, 안전하고 믿을 만한 보호를 측정하기 위한 어답트 EEPROM 메모리.
7. PFA 라이너와 고압 센서는 고압과 음압에 저항력이 있고 화학과 부식성 솔루션에 이용 가능합니다.
8. 그것은 일반적 과정뿐 아니라 마이닝, 제지, 반죽 과자, 기타 등등과 같은 단단한 응용도 적용 가능합니다.
기술 데이터
측정 장치
| 계측 원리 | 패러데이의 법칙 |
| 활용 범위 | 전기적으로 전도성 액체 |
| 측정치 | |
| 중요한 측정치 | 유속 |
| 이차적 측정치 | 부피 플로우 |
디자인
| 특징 | 완전히 용접된 유지보수가 필요없는 센서 |
| 풀 보어 유관과 플랜지 버전 | |
| 더 높은 정력 압력과 더불어 기준 | |
| 대직경은 울퉁불퉁한 라이너가 물을 마새서 승인받은 채로 DN15~3000에 이릅니다 | |
| 산업 특별한 삽입 길이 | |
| 모듈 구성 | 측정 시스템은 흐름 센서와 신호 변환기로 구성됩니다. 그것은 소형인 것으로 그리고 별개 버전으로서 이용 가능합니다 |
| 소형 버전 | 위스 511B 컨버터 : 110~240Vac 전원 |
| 위스 521B 컨버터 : 18~36V DC 전력 | |
| W800L/W800W로 : 배터리 전원 | |
| 원격 버전 |
211B 컨버터와 벽걸이용 버전에서 (110~240Vac 또는 221B 컨버터 18~36V DC |
| 위스 W800F 컨버터 : 배터리 전원 | |
| 측정 범위 | -12...+12m/s /-40...+40ft/s |
측정 정확도
| 참고 조건 | EN 29104와 유사한 흐름 상태 |
| 매체 : 물 | |
| 전기 전도도 : ≥300μs/cm | |
| 온도 : +10~+30C/+50~+80F |
| 주입구 세티온 : ≥5DN | |
| 운영 압력 : 1Bar/14.5psig | |
| 유량계 정확도 | 표준 : 0.5%의 비율 |
| 선택적입니다 : 0.2%의 비율 |
운영 상태
| 온도 | |
| 프로세스 온도 | 경질 고무 라이너 : -5~+60C |
| 폴리프로필렌 라이너 : -5~+90C | |
| PTEF 라이너 : -5~+120C | |
| 대기 온도 | (알루미늄 변환기 하우징으로) 표준 |
|
-20~+60C는 (자동 가열에 대해 일렉트릭스를 보호합니다 55C 이상 대기 온도와 함께 |
|
| 스트로지 온도 | -20~70C |
| 압력 | |
| EN 1092-1 | DN2200~3000 : PN2.5 |
| DN1200~2000 : PN6 | |
| DN200~1000 : PN10 | |
| DN65~150 : PN16 | |
| DN10~50 : PN40 | |
| 청구하는 대로 다른 압력 | |
| ISO 삽입 길이 | DN15~600을 위해 선택적입니다 |
| ASME B16.5 | 1~24" : 150lb 무선주파수 |
| 청구하는 대로 다른 압력 | |
| JIS | DN10~1000/ 2~40 " : 10K |
| 청구하는 대로 다른 압력 | |
| 압력 강하 | 대수롭지 않습니다 |
| 유체 | |
| 물리적 상태 | 전도액 |
| 전기 전도도 | ≥5μs/cm |
| 허용할 수 있는 가스 콘탠츠 (크기) | ≤5% |
| 허용할 수 있는 고체 함량 | ≤70% |
설치 조건
| 설치 | 흐름 센서가 항상 완전히 충전되는 것이 조심하세요 |
| 자세한 정보를 원하면 설치를 위한 장 주의를 보세요 | |
| 흐름 방향 | 앞쪽이고 반대입니다 |
| 흐름 센서 위의 화살은 포지티브 플로우 방향을 보여줍니다 | |
| 주입구 실행 | ≥5 DN |
| 수단 실행 | ≥2 DN |
프로세스 접속
| 플랜지 | |
| EN1092-1 | PN6~40의 DN25~3000 |
| ASME | 150 파운드 RF에서 1~120 " |
| JIS | 10~20k의 25~1000 |
| 개스킷 표면의 디자인 | RF |
| 다른 사이즈 또는 청구하는 대로 정력 압력 | |
명령 정보
| 모델 뒤붙이코드 | 기술 | ||||||||||
| GXEFM3000 | -1200 | -컴 | -4mA | -수사슴 | -DC | -피티 | -Teflon1 | -GR | -D1400 | -엑스드 IIC T6 Gb | |
| 지름 | -xxxx | 4 디지털 : 예를 들면 다음0010 : 10 밀리미터 : 0015:15 밀리미터 0100 : 100 밀리미터 1000년 : 1000 밀리미터 | |||||||||
| 송신기 | -컴 | 축소형 | |||||||||
| -REM | 리모트형 | ||||||||||
| -바트 | 배터리 동력 공급식 | ||||||||||
| -프로 | 프로세스 컨트롤 형태 | ||||||||||
| 신호 Outpt | -N | 어떤 출력 | |||||||||
| -4mA | 4-20mA | ||||||||||
| -불 | 1~5KHz는 맥박이 뜁니다 | ||||||||||
| -4Pul | 4~20mA / 1~5KHz | ||||||||||
| 통신 | -N | 어떤 통신 | |||||||||
| -수사슴 | 하트 | ||||||||||
| -MOD | MODBUS-RTU | ||||||||||
| -프로 | 프로피버스 | ||||||||||
| -gpr | GPRS 네트 | ||||||||||
| -CDMA | CDMA 네트 | ||||||||||
| -whrt | 무선 하트 | ||||||||||
| -다른 | 특별 명령 | ||||||||||
| 전원 공급기 | -ac | 85V~250Vac@46~63Hz 명목상 20W |
|||||||||
| -DC | 20~36VDC 명목상 20W | ||||||||||
| -바트 | 전지 전원 | ||||||||||
| - Bat+ | 배터리 +12Vdc 이중 전력원 | ||||||||||
| 다릅니다 | 특별한 요청 | ||||||||||
| 전극<電極> 재료 | -316L | 스테인레스 강 316L | |||||||||
| -하스브 | 하스텔로이 비 | ||||||||||
| -하스크 | 하스텔로이 C276 | ||||||||||
| -피티 | 백금 | ||||||||||
| -TA | 탄탈 | ||||||||||
| -티 | 티타늄 | ||||||||||
| -위크 | 탄화 월프람 | ||||||||||
| 라이너 재료 | -Rub1 | 네오프렌(-20-60C) | |||||||||
| -Rub2 | 네오프렌(-20-90C) | ||||||||||
| -Tef1 | 폴리테트라플루오로에틸렌(-30-120C) | ||||||||||
| -Tef2 | 폴리테트라플루오로에틸렌(-20-160C) | ||||||||||
| -P | 폴리우레탄 | ||||||||||
| -fvmq | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -etfe | 에틸렌 테트라플루오르에틸렌 | ||||||||||
| 접지 링 | -N | 어떤 접지 링 | |||||||||
| -GR | 접지 링 | ||||||||||
| -GE | 접지 전극 | ||||||||||
| 습윤부 접속 속성 | -dxx | DXX : D06, D10, D16, D25,D40 D06 : DIN PN6 : D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 기타 등등 |
|||||||||
| -AX | 삭감하세요 : A1, A3, A6 A1 : ANSI 150# ; A3 : ANSI 300# A6 : ANSI 600# | ||||||||||
| -jx | JX : J1, J2, J3 J1 : JIS10K ; J2 : JIS 20K ; J3 : JIS 30K |
||||||||||
| -wf | DN2.5에 이용 가능한 웨이퍼 연결 ; DN6 유량계는) 물질을 구체화합니다 : 스테인레스 강 | ||||||||||
| -TR | 위생적 종류 (본체 소재를 위한 3 클램프 : 스테인레스 강) | ||||||||||
| 폭발 방지 등급 | -엑스드 IIC T6 Gb | 엑스드 IIC T6 Gb | |||||||||
| -N | 필요하지 마세요 | ||||||||||
