원래 장소: | 중국 (본토) |
브랜드 이름: | Kacise |
인증: | certificate of explosion-proof, |
모델 번호: | KUS550 |
최소 주문 수량: | 0-100 |
---|---|
포장 세부 사항: | 각 단위에는 개인적인 상자가 있고 모든 상자는 표준 패키지에서 포장됩니다 또는 고객은 유효한 요구합니다 |
배달 시간: | 5-8 일 일 |
지불 조건: | 티 / T는, 웨스턴 유니온, MoneyGram |
공급 능력: | 주당 1,000 피스즈 |
제품: | 초음파 거리 센서 | 검출 범위: | 200mm~3000mm |
---|---|---|---|
변환기 주파수: | 125 khz | 동작 전압: | 24VDC |
제한 작업 전압: | 13VDC~30VDC | IP은 등급입니다: | IP67 |
하이 라이트: | 초음파 수평 전송기,초음파 액위 감지기 |
기술
초음파 센서는 초 음파 신호를 다른 에너지 신호 (보통 전기적 신호로) 변환시키는 센서입니다. 초음파는 진동주파수가 20kHz 보다 더 높은 기계적인 파입니다. 그것은 고주파, 단파장의 특성을 가집니다, 작은 회절 현상, 특히 좋은 방향성이 레이와 지향성인 전달이 될 수 있습니다. 초음파는 특히 태양광에 불투명한 고체들에서, 매우 잘 액체와 고체들을 관통할 수 있습니다. 초음파는 그것이 음란 또는 경계면과 형식 반사 에코와 마주칠 때 중요한 반영을 생산할 것입니다. 그것은 그것이 이동용 장치와 마주칠 때 도플러 효과를 발생시킬 수 있습니다.
초음파 거리센서는 초음파 펄스를 피측정물로 전송하고, 송수신 사이의 시간차를 획득하기 위해 수용 센서에 대한 피측정물을 반사에 의해 형성된 반향을 그리고 나서 반환하고 그리고 나서 변환기와 측정된 매체의 표면 사이의 거리가 매체에서 음향 속도에 따라 획득될 수 있습니다. 그러므로, 우리는 초음파 전송부터 수신까지 거리가 2회 변환기에서부터 매체까지 거리인 것을 제외하고, 변환기와 매체 반사 면 사이에 거리 D=C * t/2를 산정할 수 있습니다. (D 거리입니다, C가 음속입니다, T가 시간입니다).

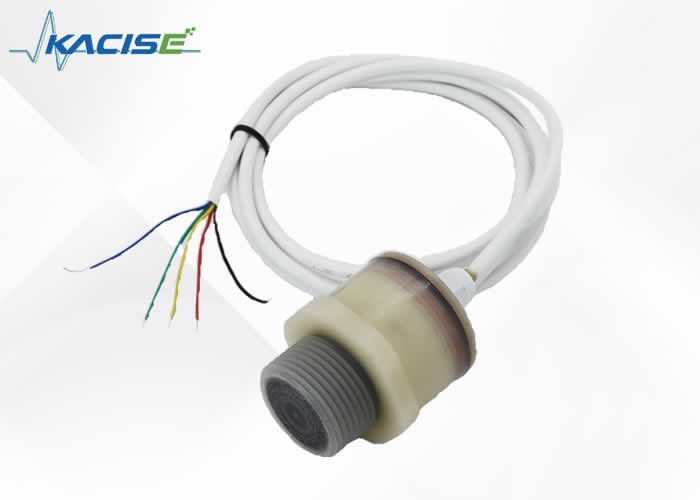

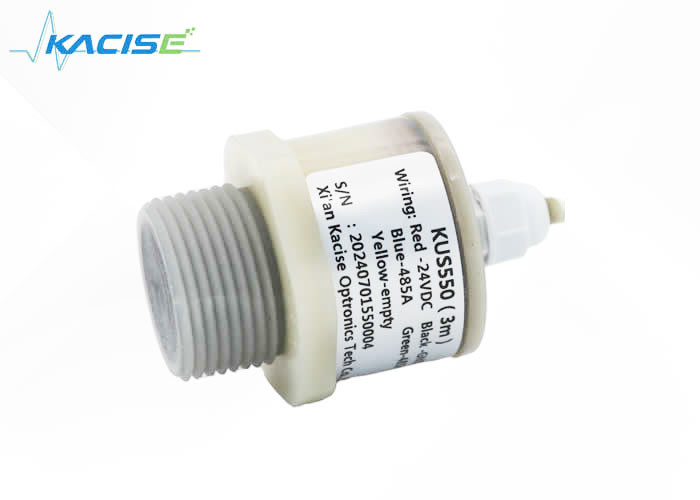

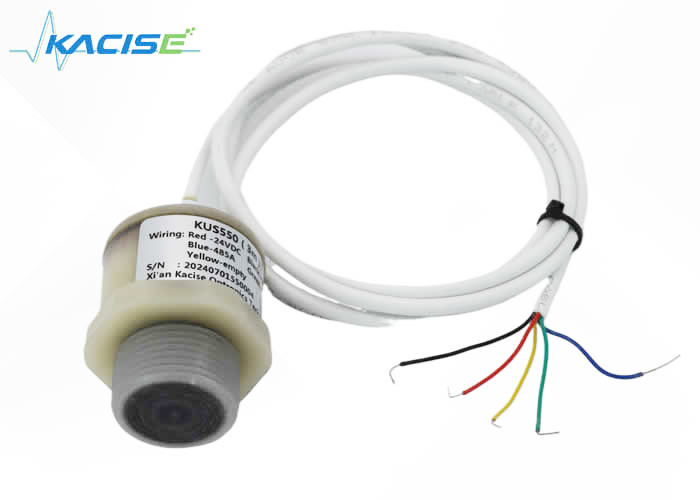

이 센서는 소형 강건한 PVC / PTFE 주택에서, 매우 짧고 장기적이 탐지와 거리측정을 제공하고 IP67 워터 인트루젼을 만나기를 계획했습니다. 전력 13V-30V 운영은 0.2 미터에서부터 2 미터까지 물체를 발견합니다. 출력된 인터페이스는 RS485 일련의 디지털 출력을 포맷시킵니다.
특징
. 야외이거나 실내 환경을 위해 설계됩니다
. 고감도
. 읽기는 2 미터 이내에 모든 50mS (20Hz)까지 발생할 수 있습니다
. 프리런 작전은 계속해서 산림 감시원 정보를 측정하고 출력할 수 있습니다
. 매우 낮은 평균 전류와 13-30 공급
. RS485와 0-10V는 조화시킵니다.
. 센서는 125KHz에 작동합니다.
. 센서 빔 각도는 7 도입니다.
.출력된 아날로그는 0-10V 사이에 설정될 수 있고 스위치 출력과 함께 일할 수 있습니다.
매개 변수
일반 파라미터 | 역학적 성질 | ||
검출 범위 | 200mm~2000mm | 연결 | 5 핀 케이블 |
변환기 주파수 | 125KHZ | 중량 | 100g |
반복성 정확성 | ≤1% | IP은 등급입니다 | IP67 |
응답 시간 | <50ms> | ||
빔 각 | 7' ±2 | ||
임시. 배상 | / 외부 / 곤경 임시 안에서. | ||
전기적 매개 변수 | |||
동작 전압 | 14.5VDC~27VDC | ||
제한 작업 전압 | 13VDC~30VDC | ||
소비 전력 | ≤30mA | ||
회로보호 | 단락 보호, 과부하 방지 | ||
출력 | 디지털 출력 | RS485 | |
출력된 아날로그 | 0~10V | ||
스위치 출력 | 0V / 10V | ||
주위 환경 | |||
주위 템프를 운영하기. | 0~70C (-40~85C, -55~125C, 주문형인 기타 등등) | ||
저장 온도 | -55~1 |
