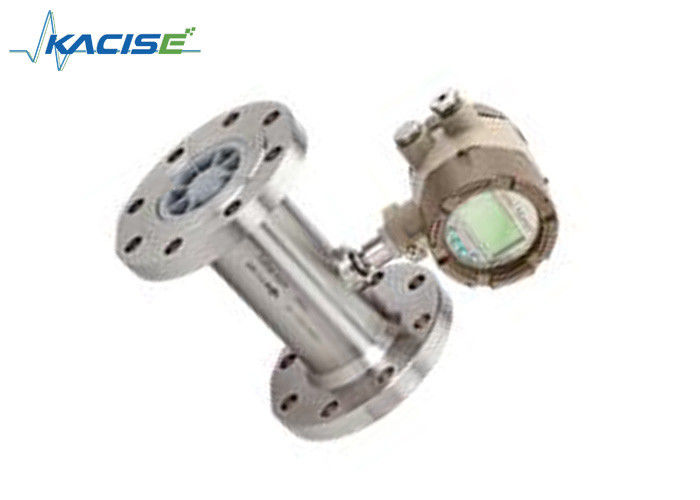

반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비

반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비

  • 반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비
  • 반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비
반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Kacise
인증: CE
모델 번호: KXLWQ
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: Negotiable
포장 세부 사항: 각 단위에는 개인적인 상자가 있고 모든 상자는 표준 패키지에서 포장됩니다 또는 고객은 유효한 요구합니다
배달 시간: 5-8 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, paypal MoneyGram
공급 능력: 10000pcs/month
접촉
상세 제품 설명
정확도: ±1.5%, ±1.0% 또는 ±0.75% (필요 특명) 범위 비율: 1:10; 1:20; 1:30
중간 온도 (℃): -30 ℃ ~ +80의 ℃/-86°F ~ +176°F 전송 거리: 1000 단지 m
신호 회선 공용영역: M20×1.5 (F) 폭발성 증거 급료: ExdIIBT6
보호 수준: IP65 전력 공급: 감지기: +12V DC, (선택) +24V DC
하이 라이트:

터빈 물 교류 미터

,

디젤 엔진 연료 유량 미터

                                                                     KXLWQ 가스 터빈 교류 미터





묘사
KXLWQ 시리즈 가스 터빈 미터의 가동은 가스의 각측정속도의 측정에 근거를 둡니다. 흐르는 가스는 단면도를 곧게 펴는 미터에 의해 가속되고 조절됩니다. 곧게 펴는 바람개비는 제거해서 가스 흐름 프로화일을 준비합니다. 터빈휠에 가스 교류의 앞에 바라지 않는 소용돌이, 소란 및 불균형. 흐르는 유동성 원인의 동적인 힘 자전할 것이다 회전자.



터빈휠은 주요 갱구에, 특별한 높은 정밀도와 더불어, 낮은 마찰 볼베어링 거치됩니다. 터빈휠은 가스 교류에 관련된 알려진 각이 있는 나선형 잎에는 비치하고 있습니다. 조절하고 가속된 가스 드라이브 가스 각측정속도에 비례적인 각측정속도를 가진 터빈휠.



KXLWQ 시리즈 가스 터빈 교류 미터는 천연 가스의 측정을 위해 널리 이용됩니다, 석탄 가스, 액화 가스 및 빛 탄화수소 가스, 등.



특징
가스 측정을 위한 열성적인 계기
기름을 위한 열성적인 계기 & 가스는 체계를 재생합니다
고정확도: ±1.5%, ±1.0% ±0.75%
좋은 repetitiveness
측정한 가스의 온도, 압력 및 교류를 시험하십시오; 교류의 자동 추적 그리고 보상; 표준 상태의 밑에 가스 합계 양의 표시; 온도의 순간 질문, 압력, 시간과 날짜, 등.
붙박이 압력 & 온도 감지기, 높은 안전 성과, 조밀한 구조 & 아름다운 전망
저출력 소비, 3년 이상 1개의 3V 10AH 리튬 세포를 위한 서비스 기간
요인, 힘 후에 10 년간 떨어져 지켜진 합계 교류 가치를 기기를 장치하십시오



명세

모수 묘사
DN (mm) & 연결 25, 40, 50, 65, 80, 100, 125, 150, 200, 250의 300 플랜지 연결 25, 40는 연결을 실을 뀁니다
정확도 ±1.5%, ±1.0% 또는 ±0.75% (필요 특명)
범위 비율 1:10; 1:20; 1:30
계기 물자

몸: SS304; 임펠러: 방식제 아BS 또는 고품질 알루미늄

합금; 지시자: 주조 알루미늄

중간 온도 (℃) -30°C ~+80°C/-86°F~ +176°F
주위 조건

온도: - 20℃~ +60℃/-68°F ~ +140°F

상대 습도: 5% ~ 90%,

대기압: 86 ~ 106 KPa

출력 신호

감지기: 저수준 맥박 빈도 신호 고도 0.8V 보다는 더 적은

8V 보다는 더 많은 것

전송기: 2선식 4-20mA DC 현재 신호

전력 공급

감지기: +12V DC, (선택) +24V DC

전송기: +24V DC

국부적으로 표시 유형: 붙박이 3V 리튬 세포

신호 전송선 STVPV3×0.3 (3 철사), 2×0.3 (2 철사)
전송 거리 1000m 단지
신호 회선 공용영역 M20x1.5 (F)
폭발성 증거 급료 ExdIIBT6
보호 수준 IP65



측정 범위 & 일 압력



DN (mm) 모형

표준 경간

(m3/h)

연장 경간 (m3/h) 압력 (MPa) 거치
DN25 KXLWQ-25   ------ W3 0.5-4 4.0

플랜지

(실)

------ W4 0.7-7 4.0
------ W5 1.5-15 4.0
S1 3-30 W1 1.5-30 4.0
S2 4-40 W2 2-40 4.0
DN40 KXLWQ-40 S1 5-50 W1 2.5-50 4.0 플랜지
S2 8-80 W2 4-80 4.0 (실)
DN50 KXLWQ-50 S1 10-100 W1 5-100 4.0 플랜지
S2 15-150 W2 8-150 4.0 플랜지
DN65 KXLWQ-65 S 15-200 W 10-200 1.6 플랜지
DN80 KXLWQ-80 S 15-300 W1 10-300 1.6 플랜지
W2 15-350 1.6 플랜지
DN100 KXLWQ-100 S 20-400 W1 15-400 1.6 플랜지
W2 20-500 1.6 플랜지
DN125 KXLWQ-125 S 20-800 W1 18-800 1.6 플랜지
W2 20-900 1.6 플랜지
DN150 KXLWQ-150 S 50-1000 W1 25-1000 1.6 플랜지
W2 50-1200 1.6 플랜지
DN200 KXLWQ-200 S 150-2000 W 80-2500 1.6 플랜지
DN250 KXLWQ-250 S 200-3000 W 150-3500 1.6 플랜지
DN300 KXLWQ-300 S 250-4000 W 200-4000 1.6 플랜지



주 1: “표준 경간”는 KXLWQ-N/A/B/C/D)를 위해 적용 가능한 일반적인 측정 범위를 나타납니다 (
주 2: “똑똑한 완전한 가스 터빈 교류 미터” “온도 & 압력 보상 (KXLWQ-B/C/D)를 가진 똑똑한 완전한 가스 교류 미터만을 위한 “연장 경간”



계기 분류

1. 기능에 따라, KXLWQ 가스 터빈 교류 미터는 3가지의 유형으로 분할될 수 있습니다:
  가스 터빈 교류 감지기/전송기
  똑똑한 완전한 가스 터빈 교류 미터
  온도 & 압력 보상을 가진 똑똑한 완전한 가스 터빈 교류 미터

2.Function 묘사
  가스 터빈 교류 감지기/전송기
  이 유형 터빈 교류 미터 자체에는 작동 상태의 밑에 국부적으로 표시 기능이, 먼 산출 교류 신호 없습니다; 이차 전시 미터, PLC, DCS, 등과 함께를 사용하는을 위해 저가, 작은 양, 적당한.
  이 유형 터빈 유량계는 폭발 방지 유형, ExdIIBT6입니다.
  출력 신호에 따르면, 이 제품은 KXLWQ-N & KXLWQ-A에 분할될 수 있습니다                                                                                                            반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비 0





KXLWQ-N KXLWQ-A
표시 표시 없음 표시 없음
신호 산출 3 철사, 작동 상태의 밑에 맥박; 고도 저수준 8V 보다는 더 많은 것 0.8V 보다는 더 적은 작동 상태의 밑에 4-20mA
전력 공급 12 또는 24V DC 24V DC
폭발 방지 ExdIIBT6 ExdIIBT6



똑똑한 완전한 가스 터빈 교류 미터

완전한 똑똑한

미터

2 선 LCD 디스플레이
조밀한 구조 명확한 독서
높은 신뢰성 외력에 의해 영향을 미치지 않아
반대로 점화 저가





반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비 1

전력 공급에 따르면 먼 신호 산출에, 이 유형
터빈 교류 미터는 KXLWQ-B & KXLWQ-C에 분할될 수 있습니다.



  KXLWQ-B KXLWQ-C
표시 흐름율 & 총 교류 흐름율 & 총 교류
신호 산출 아니다 4-20 mA의 맥박
전력 공급 3V 리튬 세포 24V DC 외부
폭발 방지 ExdIIBT6 ExdIIBT6



T&P 보상을 가진 똑똑한 완전한 터빈 교류 미터
KXLWQ-S 유형 가스 터빈 교류 미터에는 붙박이 온도 & 압력이 있습니다
감지기와 똑똑한 총액 계산기.

표시 흐름율, 매일 누적적인 교류, 총 누적적인 교류, 온도, 압력 및 건전지 수용량
신호 산출 4-20mA의 맥박, IP 카드 신호 RS485 의정서
전력 공급 붙박이 리튬 세포 & 외부 24VDC
폭발 방지 ExdIIBT6





반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비 2



주문 정보
모형은 명목상 압력, 중간 최대 압력, 중간 온도, 중간 성분, 교류 범위 및 신호 산출에 따라 선정되어야 합니다.
워크 플로우 범위는 (20%에서 80%) Qmax이어야 합니다.
출력되는 표준 신호: 펄스 신호 (ws)는 3 철사, 출력된 표준 교류 신호 (IC 카드) 또는 RS485 커뮤니케이션 산출을 출력했습니다; 주문할 경우 지정하십시오.

모형
KXLWQ
유형 N           감지기 유형: +12V 또는 24V는, 3개의 철사 펄스 신호를 출력했습니다
A           전송기 유형: +24V는, 2 철사 4-20 mA를 출력했습니다
B           똑똑한 유형: 리튬 세포, 산출 없는 국부적으로 표시
C           똑똑한 유형: +24V의 국부적으로 표시, 산출 2선식 4-20mA
S           똑똑한 유형: 통합되는 T & P 보상, 먼 신호를 가진 국부적으로 표시
DN 25         DN 25 mm
40         DN 40 mm
50         DN 50 mm
65         DN 65 mm
80         DN 80 mm
100         DN 100개 mm
125         DN 125 mm
150         DN 150 mm
200         DN 200 mm
250         DN 250 mm
300         DN 300 mm
범위 W (x)       연장 범위는, 도표 2를 봅니다
S (x)       표준 범위는, 도표 2를 봅니다
몸 물자 S     스테인리스
L     알루미늄 합금
T     주문을 받아서 만드는
임펠러 물자 S   방식제 아BS
L   알루미늄 합금
T   주문을 받아서 만드는
매체 N 특별한 구조 없음
A 산소를 위해 바치는
B 압축공기를 위해 바치는



반대로 부식성 터빈 유형 교류 미터 고정확도 저출력 소비 3
