GXCM07-12 파이프라인 관개를 위한 휴대용 추진기 유형 현재 미터 Ф60mm 직경



3. 윤곽

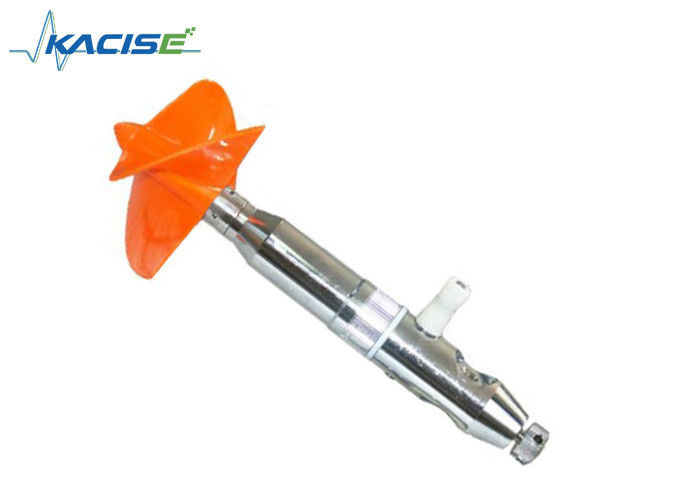

1) GXCM07-12 추진기 유형 현재 미터는 느끼는 부분, 신호 전환 기계장치, 수직판 및 도섭 막대로 구성됩니다. 카운터의 지시는 원본의 마지막 페이지에 있습니다.





2) 부분을 느끼기
계기의 앞부분에 회전하는 축선에 설치해, 느끼는 부분은 유속을 느끼기 위하여 사용된 3 잎 추진기 입니다. 추진기의 속도를입니다 흐름율에 비례적 자전하십시오. 비례적인 불변의 것은 용수로 테스트에서 측정됩니다.





3) 신호 전환 기계장치
신호 전환 기계장치는 자석 갈대 스위치에 의하여 세기를 위한 전기 펄스 신호로 추진기의 자전 수를 변형시키기 위한 것입니다. 자석은 회전하는 축선의 꼬리, 추진기로 동시 자전에 수직으로 설치됩니다. Reed 스위치는 자석에 주력부대 가깝 것에 고쳐진 방수 성분에서 캡슐에 넣어집니다. 추진기가 현재에 의해 몰 때, 자석과 추진기는 동시에 자전하고 있습니다. 각 추진기의 교체는 자석과 갈대 스위치 사이 자화의 2 시간을 유도합니다. 자전 수는 신호로 변형되고 카운터에 전달됩니다.



4) (추가) 수직판
수직판이 교류 측정 도중 열리는 수로에 있는 계기를 수평하게 하기 위하여 이용됩니다. 지그시 보아서 얕은 및 느리 비율 교류, 또는 파이프라인, 계기에서 수평하게 할 수 있는 경우에, 수직판은 필요하지 않습니다.



5) (추가) 막대를 도섭하는 CG16-1 유형
막대를 도섭하는 것은 주어진 측정 점에 수심 및 조정 계기를 측정하기 위하여 이용됩니다. 도섭의 위에 신호 전환 소켓이 있습니다.





4. 조작상 원리 및 계산
추진기의 흐름율과 회전하는 속도 사이 기능적 관계는 용수로 테스트에 의해 결정됩니다.
구경측정 공식:
V = Kn + C
V 교류 비율, m/s;
추진기의 K 유압 실 피치, m;





추진기, n= N /T, 1/s의 n 회전하는 비율
(추진기의 N 자전 수; T 측정 내구);
C 계기 불변의 것, m/s.
흐름율은 실제로 주어진 측정 내구에 있는 추진기의 평균 회전하는 비율입니다.



5. 정비



 추진기
추진기의 물자는 우수한 기술설계 플라스틱입니다. 10 년의 각종 실험 후에, 이 물자는 충격 저항, 기술 표준까지 나쁘게 함 저항과 좋은 열 안정성을, 대기권 일어난 부식 저항에 독특한 입증됩니다.
추진기의 질은 계기의 기능을 지배합니다. 공식의 위 K의 정확한 가치를 안으로 보장하기 위하여는, 추진기의 정비는 강조되어야 합니다.
1)는 측정 도중 맹렬한 충격에서 그것을 막습니다.
2)는 그것을 청결하고 그리고 건조하다 유지하는 물 또는 가스에 의해 추진기에서 기름과 앙금을 깨끗이 치웁니다.
3) 얼음 시즌에서, 비등한 물은 추진기에 얼음을 해빙하기 위하여 따라질 수 있습니다.
그것을 불에 굽기 위하여 불을 결코 이용하지 마십시오.
4) 추진기는 나사의 회전에 의하여 회전하는 축선에 조정 입니다. 빠른 흐름율의 밑에, 그것을 아래로 조이기 위하여 걸이 스패너는 사용되어야 하는 경우에. 측정이 즉시 끝낼 경우 특히 펌프장의 파이프라인에 있는 측정을 위해, 반전 현재는 추진기에 rightabout를 자전하. 나사의 회전은 풀기 쉽습니다. 열상의 공포를 위해 그것을 아래로 조이기 위하여 철사 끊는 기구를 결코 사용하지 마십시오.



 볼베어링
현재 미터의 지원 시스템의 결정적인 성분으로, 볼베어링은, 특히 저속 단면도 계기의 수용량을 좌우합니다. 기술적인 계획은 볼베어링을 정화하기 위하여 지켜져야 합니다. 볼베어링의 물자는 9Cr18 스테인리스입니다. 그것이 녹 저항하더라도, GCr15 스테인리스를 위한 주의깊은 정비는 그것에 지휘되어야 합니다. 손상을 입히는 경우에, 볼베어링은 부호에 따라 구매될 수 있습니다: D25MX.
볼베어링 정화:
1) 가스 번호 120 (SY1207-67) 또는 번호 200 (GB444-64)는 좋은 세척제입니다.
2) 정화는 덮은 사기그릇 상자 또는 알루미늄 혼잡 주석에서 지휘되어야 합니다. 앙금을 거르기 위하여 상자 바닥에서 10mm에 구리 스크린 (65 eyes/3.3cm)를 놓으십시오. 3개의 상자를 거친 정화를 위해 준비하고 정화 끝내십시오.
3) 통신수는 온난한 물 및 비누를 가진 손을 씻어야 합니다. 다른 사람들은 볼베어링을 손으로 만지면 안됩니다.
4) 볼베어링 약실은 먼지, 볼베어링을 위한 대적을 막기 위하여 주의깊게 정화되어야 합니다.
5) GB487-84 계기 기름은 50℃에 6.3-8.5 centistroke입니다. 그것에는 엄격한 기준까지 산 습기, 먼지 및 기계적인 불순과 같은 우수한 점성 온도 특성 그리고 경사 유해한 물질이, 있습니다. 계기 기름의 다른 유형이 이용되는 경우에, 그것에 새로운 구경측정은 해야 합니다.
6) 세척제와 계기 기름은 제대로 예금되고, 엄격히 물과 불순에서 방지된 국제 기준으로, 일치해야 합니다.
7) 정화 절차
가스로 첫번째 상자에 있는 볼베어링을, 1개의 방향에 있는 반 10배 자전하고 청소하십시오. 다음 동일한 과정을 반복하기 위하여 두번째 그리고 제 3의 상자로 도십시오. 가스를 떨어져 동요하고, 공기에 있는 볼베어링을 즉시 설치해, 장기간 노출을 피하.
측정 후에 (추진기의 교체의 감도에 의해 재판되는) 볼베어링 약실로 들어가는 어떠한 물라도 있는 경우에, 때 맞추어 그것을 청소하십시오. 볼베어링의 원형 경계선을 보전되어, 물 또는 앙금을 축 방향에 있는 볼베어링에서 동요하. 다음 (7)에 있는 정화 절차를 반복하십시오.
8)는 바람이 잘 통하는, 건조하 noncorrosive 방에 있는 계기를 지킵니다. 3 후에 – 6 달, 볼베어링은 검사되고, 청소되고, 기름을 발라야 합니다.



철거하고, 세척하고, 모이고 기름 충전물 
방위 약실에는 및 회전하는 축선에는 우수한 바다표범 어업 성과가 있더라도, 기술적인 원리에 대한 더러운 상태 그리고 무지는 약실로 들어가는 습기를 유도할 것입니다. 특별한 주의는 계기를 철거하고, 세척하고, 조립하고 기름을 바르기 도중 급여받아야 합니다.
(1) 철거하고 세척
측정 후에, 부류에서 현재 미터 몸을 분해하십시오. 투명한 모자에서 방위 약실에 있는 기름의 질을 검사하십시오. 기름이 그것에 있는 물 없이 명확하, 추진기의 감각력이 정상적인 경우에, 계기는 세척되게 필요하지 않습니다. 그러나, 계기의 정확도를 보장하기 위하여, 투명한 모자를 열고, 방위 약실로 기름을 추가하고 앞부분에서 물 하락을 밖으로 짜내십시오. 방위 약실에 있는 기름이 조금 더러운경우에, 계기는 완전하게 철거되어야 합니다.



(2) 모이기
철거의 역 순서에 따르면, 세척된 성분을 조립하십시오. 나사 모자 또는 걸이 스패너를 손으로 바짝 죄십시오. 모이는 것은 지켜지는 것과 같이 검사되어야 합니다.
1) 추진기의 계기의 회전하는 세트와 주력부대 사이 모임 간격은 간격게이지에 의해 측정될 수 있는 0.3-0.4mm입니다. 간격이 너무 좁은 경우에, 틈막이는 회전하는 세트의 보행에 계기의 감각력을 좌우하게 가능한 마찰을 피하기 위하여 추가될 수 있습니다. 간격이 너무 넓은 경우에, 물은 방위 약실로 들어가기 쉽습니다. 2개의 이상한 상황은 비표준 모이는 절차에 주로 기인합니다.
2) 회전하는 세트의 되튐 간격은 다이얼 계기에 의해 검사된 0.03mm를 능가하면 안됩니다. 추진기를 손으로 다이얼을 돌리십시오. 추진기의 교체가 이렇게 매끄럽고 아니라 조금 불안정하가 아닌 경우에, 기준에 일치하지 않습니다. 수선 방법을 결정하기 위하여 다이얼 계기에 의하여 추진기 축선과 회전하는 세트의 되튐 간격을 검사하십시오. 특별한 고시: 괴상한 몬 펌프의 밀어남은 물 입구를 일으키는 원인이 되기 위하여 가능합니다.
3) 계기의 감각력은 검사한 by mouth의 부는입니다. 경미한 부는 것이 추진기를 모는 경우에 막기의 감 없이, 감각력 적격 생각됩니다 매끄럽게 자전하십시오. 우리는 우리의 학회가 발육된 JGM-1 유형 회전익 감각력 검사하 계기를 추천합니다. 회전익은 중단한 케이블 및 무게를 사용하고 있습니다. 마찰의 평균 순간은 회전익의 교체 내구에 의해 결정됩니다. 따라서, 계기의 감각력은 재판될 수 있습니다. 그것은 믿을 수 있습니다 감각력을 측정하기 위하여 계기를 사용하도록.
4) 조립된 계기는 테이블에 두어야 합니다. 추진기 중단을 지키는 몸의 밑에 목판을 놓으십시오. 그렇지 않으면, 즉각 유숙으로 그것을 끼워넣으십시오.


(3)는 채우기 기름을 바릅니다
방위와 거리 소매는 함께 세척되고, 그 후에 조립됩니다. 회전하는 세트가 기술적인 수요에 일치하는 입증되는 경우에, 회전하는 세트로 조립된 약실에 있는 기름, 그리고 모자를 채우십시오. 그(것)들을 즉시 함께 결합하고 모자를 바짝 죄십시오. 회전하는 세트에서 계기 기름 던짐이 거기 모자에 있는 기포가 없는 경우에, 약실은 위로 채워져야 합니다. 당신이 모자를 바짝 죌 때 기포에서 약실을 방지하기 위하여는, 정상에 계기의 머리를 지키십시오. 부류의 구멍에 있는 기름을 채우고십시오, 그 후에 주력부대에 조립하십시오. 따라서, 계기는 기름의 안쪽으로 가득 차있습니다.



 신호 전환 기계장치
신호 전환 기계장치는 자석과 갈대 스위치로 구성됩니다. 자석은 자석 상자에 있는 파악입니다. Remanence는 700-1000Gauss입니다. 갈대 스위치는 에폭시로 밀봉됩니다. 최소한도 암페어 회전은 12-18AT입니다. 1개의 계기에 자석 그리고 갈대 스위치는 독점적으로, 그러나 다른 계기에 교환할 수 있는 결합되지 않습니다. 그들은 또한 처분할 수 있습니다 구입할 수 있는 것.
갈대 스위치의 수명은 전원 시스템 짐에 의해 매우 좌우됩니다. 3V와 30mA에, 그것은 5×105times를 작동할 수 있습니다. 대체되어야 하다 후에. 1minute는 분야에서 조차 보충만을 위해 필요합니다. 갈대 스위치가 완전하게 밀봉되기 때문에, 물에서 계기를 위로 드는 것은 필요하지 않습니다.
힘의 가치 및 연결된 카운터의 현재를 주의하십시오. 유도자 유형 카운터를 결코 선택하지 마십시오.
높은 염분 산업 오염된 폐수를 가진 물에서는 전기도금을 하는 유출물과 같은 반창고는 (긍정) 갈대 스위치의 의무적인 포스트를 감싸기 위하여 이용될 수 있어, (부정) 물에서 계기의 주력부대를 가진 단락을 피하.
 Incasement
측정 후에, 물에서 계기를 위로 드십시오. 수건에 그것을 말리십시오. 원위치에 따라 주거로 그것을 끼워넣으십시오. 다른 부속품은 잘 두어야 합니다. 주거가 잘 덮을 수 없는 경우에 성분의 배치를 검사하십시오. 결코 강제적으로 주거의 덮개를 누르십시오.





6. 완전한 세트

품목	수
주력부대 (나사가 주력부대를 고치기 위하여 사용된 상태에서 막대 도섭에)	1
한가한 갈대 스위치 (선을 포함하는 모자에)	1
핀 조정	2
기름 병	1
계수 카드	1



7. 수명

1. 정확한 운영과 관리의 밑에 5years.
2. 정확한 가동의 밑에, 구경측정 공식은 1-2years 후에 검사되어야 합니다.
