제품 상세 정보:
원래 장소: 중국
브랜드 이름: KACISE
인증: CE
모델 번호: KTG-M5
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: Negotiable
포장 세부 사항: 판지/나무로 되는 케이스, 또는 고객 요구
배달 시간: 5-8 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, paypal MoneyGram
공급 능력: 10000pcs/month
접촉
상세 제품 설명
온도: -15~100℃ 진동: 5G
충격: ≥50g 플랜지: M5×29mm
치수: φ29×53mm 무게: <130g>
Sync 비율: 8000r/min Sync 시간: ≤30s
하이 라이트:

mems 자이로스코프 감지기

,

자이로스코프 감지기 단위

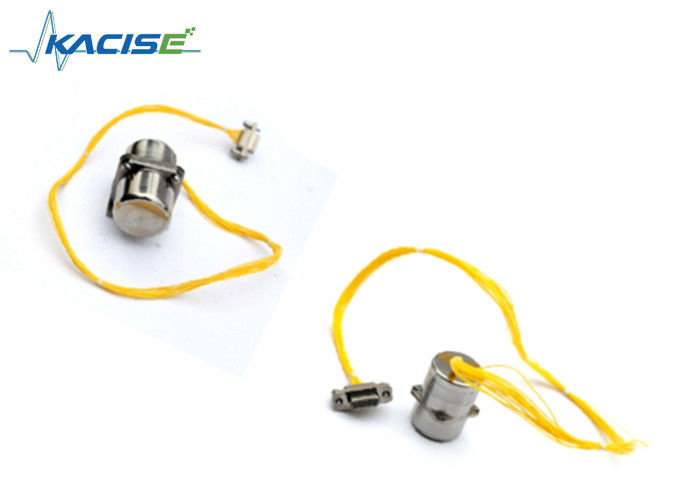

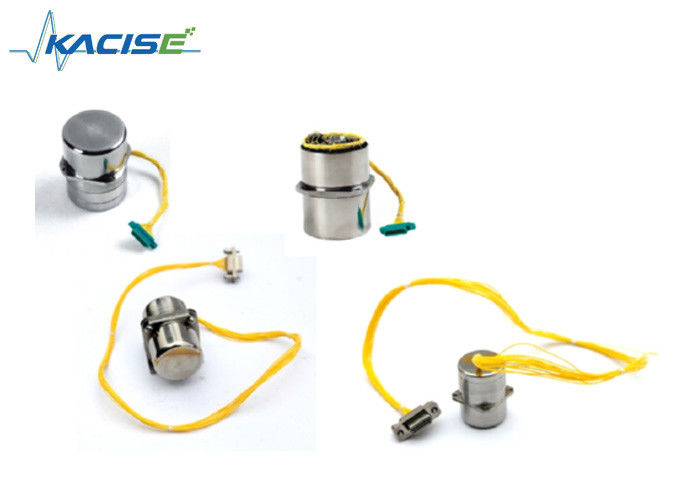

KTG-M5는 솟아나와 역동적으로 조정한 자이로스코프를 벌채하







특징



☆ 라이트급 선수
소형 ☆
☆ 빠른 시작
고온 환경에서 이용되는 ☆



소개
드릴링 분야에서는, 관성 장치는 작은 비행장이, 그것의 빈약한 근무 조건 때문에, 환경 온도 높, 적응의 온도 생활이 드릴링 분야의 예를 위해 필요조건 아주 지나치게 요구하다, KTG-M5 역동적으로 조정한 자이로컴퍼스 디자인되다 보다는 적응할 수 있습니다 더 중대합니다.





모수

모수 Spec. 가치 단위
힘 (3 단계) 12&400 V & Hz
힘 (1 단계) 5&16000 V & Hz
성과 무작위 편류 ≤0.2 °/h
편류 안정성 ≤0.25 °/h
비선형 ≤0.5 %FS
최대 추적 비율 ≥60 °/S
비 G 과민한 편류 ≤15 °/h/g
G 과민한 편류 ≤8 °/h/g
대역폭 ≥60 Hz
Torquer 척도 인자 ≥670 °/h/mA
과학 기술 Sync 비율 8000 r/min
Sync 시간 ≤30 S
산출 기온변화도 21±2 mV/‘
1 차적인 torquer 50±3 Ω
이차 토크 2±0.5 Ω
육체 무게 <130> g
차원 φ29×53 mm
플랜지 M5×29 mm
노동 환경 온도 -15~100
진동 5 g
충격 ≥50 g



임명

제품은 그 X (y) 축선 및 측정 참고를 지키기 위하여 설치되어야 합니다
축선은, 임명 과실 5개 이하 이어야 합니다 투합합니다.



가동
1. 순서에 있는 적합한 힘 그리고 고정 되는 루프 회로 널과 일치하는 제품만
제대로 일하기 위하여는, 회로판을, 미리 설명합니다 필요로 하십시오.
2. 정상적인 사용의 밑에 제품, 당신이 모터를 가동할 전력을 켜야 할 때,
40s 및 그 후에에 자물쇠 반복에 관하여, 그래야 폐회로 국가에 있는 제품;
제품이 개방 루프 가동에 있다 그래야 폐쇄, 차단은 반복을 잠갔습니다,
그리고 그 때 전력 공급을 차단하십시오.
3., 40s에서 꺼 격려된, 제품은 제품을 동요하는 것을 피해야 합니다
설치 과정은, 불이 켜집니다, 제품 비 충돌, 격발 빛이어야 합니다.
4. 과정의 사용중에 있는 제품은 엄격히 끊기 위하여 금지됩니다.
5. 과정의 사용중에 있는 제품은 외부 전력 공급 사이에서, 단락시킬 수 없습니다.
6. 이상은 사용 도중, 전원, 결함 격리를 꺼야 합니다 즉각, 생기는 경우에
제품 내부 결함은, 고객 신속하게 나의 회사, 수선에 의해 편성된 나의 회사를 통지할 것입니다.



차원



좋은 고온 환경을 위한 역동적으로 조정된 자이로스코프 벌채 0



연결관 정의

소켓 유형: J30J-15T (케이블 length160~175mm)

Pin 아니. 함수 정의
1 x-축의 신호 산출
2 GND 흥분 힘과 신호를 위해
3 x-축 토크 코일 (끝)
4 단계 모터 운전사 힘 거기 단계 12V, 400Hz
5 감지기 흥분 전력 공급 Singal-phase5V, 16KHz
6 y-축의 신호 산출
7 y-축 토크 코일 (처음)
8 B 단계 모터 운전사 힘 거기 단계 12V, 400Hz
9 DC+15V 전치 증폭기를 위한 힘
10 DC-15V 전치 증폭기를 위한 힘
11 x-축 토크 코일 (처음)
12
13
14 C 단계 모터 운전사 힘 거기 단계 12V, 400Hz
15 y-축 토크 코일 (끝)




주: 동일은 J30J-21T에 사용이 다른 소켓, 미리 설명하는 경우에, 적용합니다.
