원래 장소: | 중국 |
브랜드 이름: | KACISE |
인증: | CE |
모델 번호: | KFM-MASS |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 각 단위에는 개인적인 상자가 있고 모든 상자는 표준 패키지에서 포장됩니다 또는 고객은 유효한 요구합니다 |
배달 시간: | 5-8 일 일 |
지불 조건: | 티 / T는, 웨스턴 유니온, MoneyGram |
공급 능력: | 주당 1,000 피스즈 |
정확도: | (± 0.2%) | 폭발 방지: | 전 d ib IICT5Gb |
---|---|---|---|
자료: | 316L 스테인리스 | 산출: | 0-10kHz, 4 - 20mA |
통신 프로토콜: | RS485는 | 전원 공급 장치: | 24VDC |

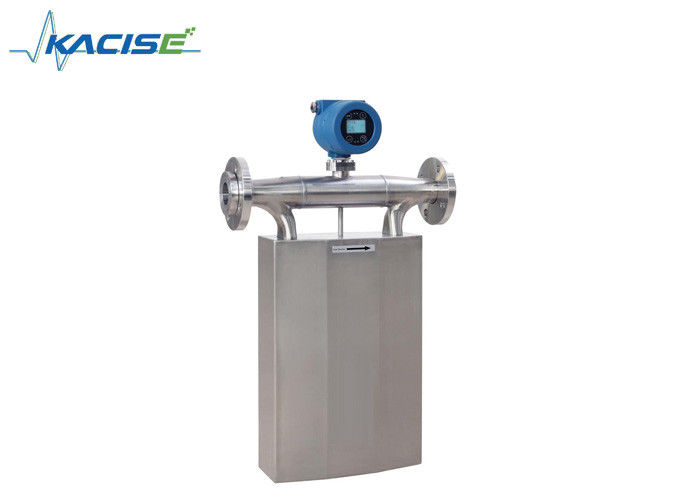

하이 라이트: | coriolis는 미터 흐릅니다,coriolis 유형 질량 흐름 미터 |
질량 흐름은 임명과 조작 설명서를 미터로 잽니다
1.Introduction
Kacise 질량 흐름은 특허를 얻어 미터로 재고 우리의 회사에 의해 발전해 정밀도 교류 측정을 위한 주요한 미터는 입니다. 그리고 좋은 이유로, 미터는 실제로 어떤 가공 액체든지를 위해 유효한 가장 정확한 측정을, 유난히 저압을 전시하고 있는 동안 떨어집니다 제안합니다. 미터는 — 추가 설비, 수동 계산, 또는 의견을 위한 필요 없는 - 액체와 슬러리의 직접적인 질량 흐름, 부피 유량, 조밀도 및 온도 측정을 제안합니다.
미터는 가장 가혹한 운영 환경 조차에 있는 탁월한 성과를 위해 디자인됩니다. 그들에는 이동 부분 및 어떤 특별한 설치 또는 교류 조절 필요조건든지 없습니다. 각 미터는 당신의 각 필요를 만족시키게 스테인리스 젖은 부속 및 다양한 가공 연결에 유효합니다.
미터는 중화 인민 공화국을 위한 위험한 지역 승인을 나릅니다.
2.product 특징
계기는 코리올리 힘 원리에 근거를 두고 압력, 온도, 점성, 또는 조밀도의 어떤 변환, 개정 또는 수정도 없는 질량 흐름의 직접 적이고 및 정확한 측정을 가능하게 합니다. (Kg/h, t/h 또는 g/s) 직접 전자 단위의 뒤에 전자 단위 패널 그리고 산출에 표시됩니다. 0-10kHz, 4 - 20mA 및 RS485 통신 프로토콜. 유량계에는 이동 부분, 광범위, 정확도 (± 0.2%), 고압, 넓은 온도 편차가, 높은 점성 (10000CP) 및 비 Newtonian 유체 흐름을 측정하기 위하여 사용될 수 있습니다 없습니다. 유전, 정련소, 화학물질, 건축재료, 음식, 약, 가죽, 종이, 페인트, 염료, 원자력, 야금술, 항공 우주 및 다른 분야에 있는 계기의 특성은 널리 이용됩니다. 교류 감지기 측정 관 316L 스테인리스 또는 카자흐스탄 C 합금은 중간, 좋은 내식성과 접촉하여 물자, 감지기 성분 이지 않습니다.
빠르고 쉽고, 안정되어 있고는 믿을 수 있는 가동을 사용하여 계기 임명은, 지금 많은 계기, 대중적인 새로운 대량 유량계의 대부분의 교류 특성입니다. 국가 기준의 본질적인 안전 폭발 방지 디자인 그리고 제조, 전 d ib IICT5Gb를 위한 폭발 방지 표에 따라 계기.
3.Typical 신청
4. 기계 사용 차원
기계 사용 차원 그림
대규모 계기의 차원
단위: mm
모형 |
용접 목 플랜지 ANSI B16.5 |
A |
B |
C |
E |
F |
W |
G |
K |
d |
D |
|
DN | LB | |||||||||||
KMF 1 6c | 100 | 150 | 670 | 510 | 740 | 858 | 1092년 | 260 | 19.1 | 190.5 | 157.2 | 228.6 |
KMF-1-6CD | 125 | 150 | 670 | 510 | 740 | 858 | 1092년 | 260 | 22.4 | 215.9 | 185.7 | 254 |
KMF-1-6D | 150 | 150 | 860 | 670 | 950 | 1130년 | 1370년 | 280 | 22.4 | 241.3 | 215.9 | 279.4 |
중형 계기의 차원
모형 | 중형 계기의 차원 | A | B | C | E | F | W | G | K | d | D | |
DN | PN (MPa) | |||||||||||
KMF-1-3A | 10 | 4.0 | 280 | 210 | 235 | 285 | 485 | 80 | 14 | 60 | 41 | 90 |
모형 | langeGB-/T 9112-9124 - 2000년 | A | B | C | E | F | W | G | K | d | D | |
DN | lb | |||||||||||
KMF-1-3B | 15 | 300 | 280 | 210 | 275 | 325 | 525 | 80 | 15.7 | 66.55 | 35 | 95.2 |
KMF-1-4 | 20 | 300 | 290 | 230 | 325 | 375 | 575 | 90 | 19 | 82.5 | 42.9 | 117.3 |
KMF-1-5A | 25 | 300 | 410 | 300 | 440 | 500 | 696 | 120 | 19 | 88.9 | 50.8 | 123.9 |
KMF-1-5B | 40 | 300 | 520 | 360 | 480 | 585 | 790 | 130 | 22.3 | 114.3 | 73.15 | 155.4 |
KMF-1-6A | 50 | 150 | 550 | 370 | 548 | 670 | 875 | 153 | 19.1 | 120.7 | 91.9 | 152.4 |
KMF-1-6AB | 65 | 150 | 560 | 440 | 600 | 715 | 936 | 200 | 19.1 | 139.7 | 104.6 | 177.8 |
KMF-1-6B | 80 | 150 | 600 | 470 | 650 | 767 | 988 | 220 | 19.1 | 152.4 | 127 | 190.5 |
소형 계기 외관 차원
단위: mm
모형 |
점거하십시오 외부 직경 |
PN (MPa) | A | B | C | E | F | W | G |
KMF-1-1-A | 6 | 25 | 160 | 165 | 180 | 140 | 150 | 53 | 7 |
KMF-1-1-B | 8 | 25 | 160 | 165 | 180 | 140 | 150 | 53 | 7 |
KMF-1-2-A | 8 | 25 | 175 | 208 | 245 | 185 | 188 | 53 | 7 |
마이크로 - 구부리는 계기 외관 크기
단위: mm
모형 | DN | L | H | W | H1 |
KMF-1-V-10 | 10 | 550 | 160 | 68 | 360 |
KMF-1-V-15 | 15 | 580 | 170 | 68 | 370 |
KMF-1-V-20 | 20 | 640 | 200 | 68 | 400 |
KMF-1-V-25 | 25 | 780 | 320 | 100 | 520 |
KMF-1-V-50 | 50 | 900 | 230 | 108 | 460 |
KMF-1-V-80 | 80 | 995 | 260 | 140 | 515 |
KMF-1-V-100 | 100 | 1300년 | 350 | 150 | 605 |
KMF-1-V-150 | 150 | 1750년 | 490 | 262 | 805 |
KMF-1-V-250 | 250 | 1920년 | 510 | 262 | 825 |
전송기는 크기에 크기를 나타냅니다
단위: mm
L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | L9 | H4 | |
전송기 | 156 | 125 | 118 | 130 | 54 | 102 | 180 | 45.4 | 85 | 32 |
신호 산출과 전력 공급
5. 임명 방법
수평한 임명 정상
액체 측정 상태를 위해 적당한, 가스가 기체 방전에서 존재할지도 모르다 확인하기 위하여
수평한 임명 반전
가스 측정 상태를 위해 적당한, 액체가 응축액 출력일지도 모르다 확인하기 위하여
우회를 가진 깃발 임명
파이프라인에서 액체의 액체를 위해 및 높은 점성, 고열 액체, 및 requirefrequent 비우기
간단한 깃발 임명
과잉 상태를 위해 적당하십시오, 그러나 교류 미터의 출구에 기관 장치는 기관 장치가 싸이펀 효력을 가져올지도 모르고다, 영향을 미치면 액체의 측정을 없는 경우에, 아주 중요합니다
6.Instrument 선택
부호: KMF-1- 제품 유동 미터 선택 가이드 | ||||||||||||
부호 | DN/Measuring 범위 | |||||||||||
1A | 직경: 3mm, 0-40kg/h | |||||||||||
1B | 직경: 6mm, 0-100kg/h | |||||||||||
2A | 직경: 8mm, 0-200kg/h | |||||||||||
3A | 직경: 10mm, 0-5000kg/h | |||||||||||
3B | 직경: 15mm, 0-1000kg/h | |||||||||||
4 | 직경: 20mm, 0-3000kg/h | |||||||||||
5A | 직경: 25mm, 0-10th/h | |||||||||||
5B | 직경: 40mm, 0-20th/h | |||||||||||
6A | 직경: 50mm, 0-30th/h | |||||||||||
6AB | 직경: 65mm, 0-50th/h | |||||||||||
6B | 직경: 80mm, 0-100th/h | |||||||||||
6C | 직경: 100mm, 0-150th/h | |||||||||||
6CD | 직경: 125mm, 0-200th/h | |||||||||||
6D | 직경: 150mm, 0-500th/h | |||||||||||
6E | 직경: 200mm, 0-800th/h | |||||||||||
6F | 직경: 250mm, 0-1000th/h | |||||||||||
전송기 산출을 암호로 하십시오 | ||||||||||||
A | 4-20mA (즉석 교류 또는 조밀도는 선택적입니다); 0-10KHz (즉석 교류 펄스 신호); RS485 Modbus RTU; 수사슴 | |||||||||||
전송기 주거를 암호로 하십시오 | ||||||||||||
B | 거푸집 던지기 알루미늄 합금 포탄 배선 구멍 차원: M20*1.5 | |||||||||||
압력 등급을 암호로 하십시오 | ||||||||||||
16 | 1.6MPa | |||||||||||
40 | 4.0MPa | |||||||||||
xx | 특별한 주문화: 주문화를 요구할 것이다 이 편지를 사용하여, 압력 등급을 알리십시오 | |||||||||||
온도 등급을 암호로 하십시오 | ||||||||||||
A | -50~150℃ | |||||||||||
B | -50~250℃ | |||||||||||
C | -50~350℃ | |||||||||||
D | -200~150℃ | |||||||||||
정확도 종류를 암호로 하십시오 | ||||||||||||
N | 0.20% | |||||||||||
M | 0.15% | |||||||||||
H | 0.10% | |||||||||||
압력 연결을 암호로 하십시오 | ||||||||||||
F | 기준 플랜지 GB/T 9123.1-2000 ANSI는 목 플랜지 ANSI B16.5를 용접합니다 | |||||||||||
W | 건강 유형 | |||||||||||
L | 용접 실 | |||||||||||
T | 주문화 | |||||||||||
검사 증명서를 암호로 하십시오 | ||||||||||||
F | 공장 기준: 공장 시험 증명서 | |||||||||||
I | GB: 제삼자 검증 증명서 | |||||||||||
물자를 암호로 하십시오 | ||||||||||||
A | 측정 관: 316L | |||||||||||
C | 측정 관: Hastelloy | |||||||||||
F | 측정 관: 안 벽 살포 PTFE (대직경을 위해) | |||||||||||
T | 특별한 주문화: 주문화를 요구할 것이다 이 편지를 사용하여, 압력 등급을 알리십시오 | |||||||||||
전송기를 암호로 하십시오 | ||||||||||||
A | 통합 유형 | |||||||||||
B (XX) | 부류와 더불어 쪼개지는 유형 (연), | |||||||||||
폭발 방지 표를 암호로 하십시오 | ||||||||||||
A | Exd II CT5 Gb | |||||||||||
KMF-1- | 3b (0~800kg/h) | A | B | 40 | A | N | F | F | A | B (10) | A | 전형적인 순서 정보 |
