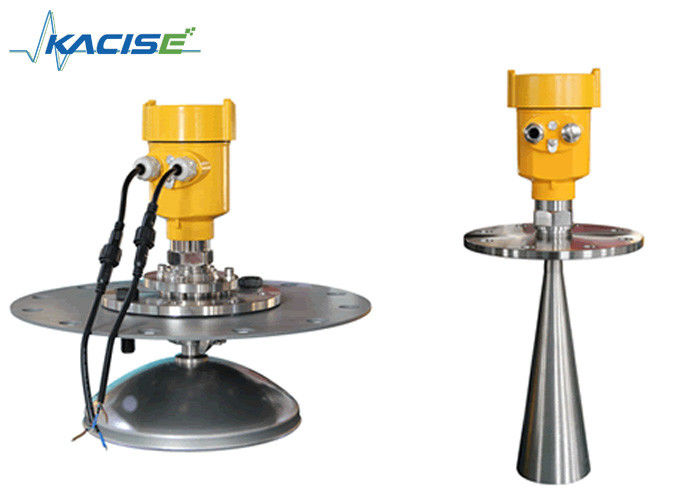

26G 고형물을 위한 고주파 레이다 수준 미터 범위 80 미터

26G 고형물을 위한 고주파 레이다 수준 미터 범위 80 미터

1. 소개

레이다 수준 미터에 의하여 채택된 26G 고주파 레이다 감지기의 이 시리즈는, 최대 측정 범위 80 미터까지 도달할 수 있습니다. 안테나에는 낙관한 추가 처리, 새로운 빠른 소형 처리기 있습니다 더 높은 속도가이고 효율성은 반응기, 단단한 사일로 및 아주 복잡한 측정 환경을 위해, 기계 사용 사용될 수 있습니다 잘 된 신호 분석일 수 있습니다.

2. 원리

레이다 수평 전송기 안테나 마이크로파 맥박은 소폭, 내려가는 전송 안테나입니다. 중간 표면에 마이크로파 노출은 자동적으로 수평 신호로 개조된 전자 회로에 안테나 체계에 의해 (마이크로파 번식 속도, 수신기 등을 맞댄 반영되기 표적 및 도달하기 전자기파가 이번에 거의 즉석 이기 때문에) 다시 받고, 보냅니다 신호를 반사됩니다

범위 고정되는 B 낮은 조정 C 높은 D 맹목적인 지역

  기술 명세 및 모형 선택:

     신청: 고형물, 결정하게 쉬운 강한 먼지, 응축 경우

     측정 범위: 80 미터

     가공 연결: 보편적인 플랜지

     중간 온도: -40℃ ~ 250℃

     가공 압력: - 0.1 ~ 0.1MPa

     정확도: ±15mm

     보호 급료: IP67

     주파수 영역: 26GHz

     출력되는 신호: 4… (2선식/4) 20mA/HART RS485/Modbus

   자료 측정: 플랜지의 나사의 회전 바닥 또는 바다표범 어업 표면

주: 레이다 수준 미터가 최고 수준 측정 맹목적인 지역 (아래에 보여지는 숫자 D)에 들어갈 수 없다는 것을 확인하십시오

26G 레이다 수준 미터의 특성:

설치하게 쉬운 작은 안테나 크기; 몸의 접촉이 없는 레이다, 착용 없음, 오염 없음.

 거의 부식 없음, 거품 효력; 대기권, 온도 및 압력 변화에 있는 수증기에 의해 거의 영향을 미치지 않아.

고도 미터 일에 심각한 먼지 환경에는 소효과가 있습니다.

더 짧은 파장은, 단단한 지상 성향의 반영 더 낫습니다.

광속 각은 작습니다, 에너지 집중되고, 에코의 능력을 강화하고 방해를 피할 수 있습니다.

측정 범위는 더 작습니다, 왜냐하면 측정은 좋은 결과를 가져올 것입니다.

높은 잡음 대 신호 비율은, 수평 동요 국가 더 나은 성과를 얻을 수 있습니다.

고주파, 제일 선택의 단단하고 낮은 절연성 불변의 것의 측정.

전기 연결

전력 공급 전압:

(4~20) mA/HART (2선식 체계)

2개의 핵심 방패 케이블을 공유하는 전력 공급 및 산출 현재 신호. 공급 전압 범위는 기술적인 자료를 봅니다. 본질적인 안전 유형을 위해 전력 공급과 계기 사이 안전 장벽은 이어야 합니다.

(4~20) mA/HART (사선식 체계)

2 핵심을 사용하여 분리되는 전력 공급 그리고 현재 신호는, 각각 케이블을 보호했습니다. 공급 전압 범위는 기술적인 자료를 봅니다.

RS485/Modbus

전력 공급과 2 핵심에 의하여 보호된 케이블을 사용하여 drespectively 분리되는 Modbus 신호 회선, 전력 공급 전압 범위 기술적인 자료를 봅니다.

3. 외관 크기:

연결 형태

다음과 같이 24V 2선식 배선표:

220V 사선식 연결은 아래에로 입니다:
