| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | ISO9001:2008 |
| 모델 번호: | GR4 |
| 최소 주문 수량: | 1ps |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 각 단위에는 개인적인 상자가 있고 모든 상자는 표준 패키지에서 포장됩니다 또는 고객은 유효한 요구합니다 |
| 배달 시간: | 5-8 일 일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram, Paypal |
| 공급 능력: | 주 당 10000 조각 |
| 타이핑하세요 :: | 소음 및 감쇠 | 재료 :: | 알루미늄 또는 스테인리스 스틸 |
|---|---|---|---|
| 자격증:: | ISO9001:2008 | 용법 :: | 산업용 기계 |
| 애플리케이션 :: | 공중 카메라 짐벌 사진 드론 촬영 충격 진동 절연 GR1 시리즈 카메라 진동 절연체 | ||
| 하이 라이트: | 철사 밧줄 완충기,진동 고립 차단기 |
||

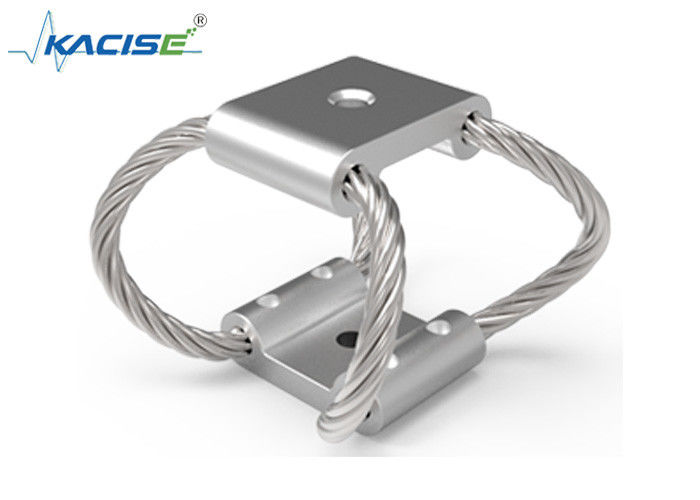

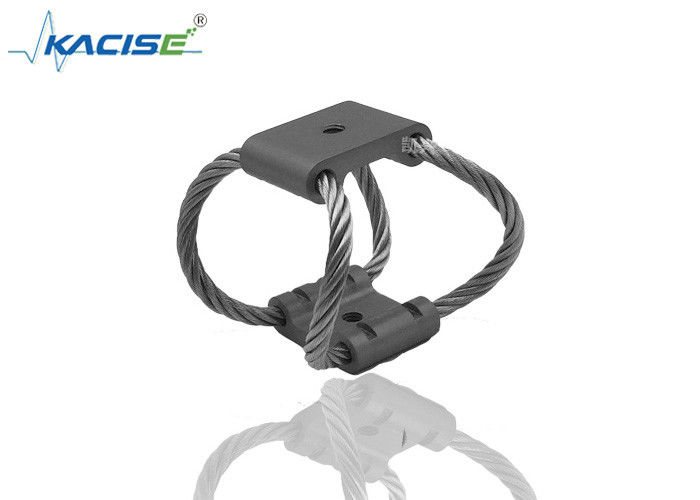

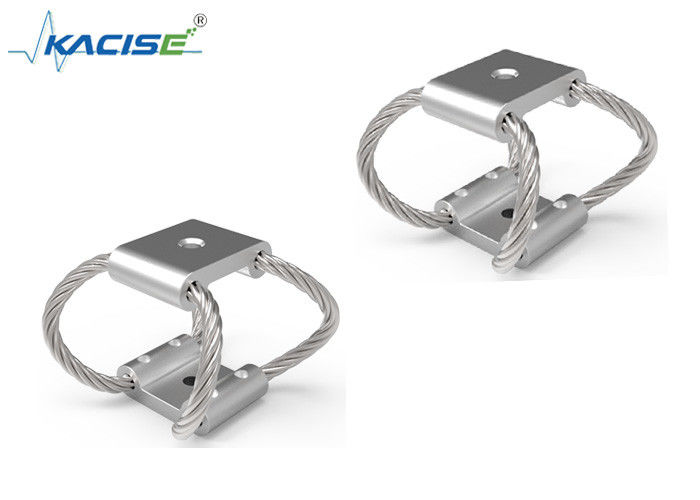

GR4 절묘한 카메라 짐벌 안정기 헬리콥터 정찰기 충격 방진 스테인레스 강 카메라 진동 아이솔
1. 제품 설명
요즈음, 더 커먼 와이어 로프 아이솔레이터는 나선형, 아크와 벨소리와 기타를 가지고 있습니다. 그러나 어느 쪽이든, 그들은 스테인레스 강 와이어 로프 상처 또는 성향으로 만들어집니다. 그들의 일반적인 장점은 장비가 3자 보호 효과를 가지고 있고 고온과 가옥한 환경에서 확실히 일할 수 있다는 것이고 넓은 태도 범위, 제한 없는 스토리지와 서비스 수명을 가집니다. 임팩트 저항의 관점에서, 그것은 가장 작은 그 공간에서 최대 충격 감쇄를 달성할 수 있고 그것의 수직 무방한 변형이 절연체의 높이 중 40 ~60%에 도달할 수 있습니다. 원래 플라스틱과 고무 내충격 포장을 대체하면서, 그들은 약간의 장비의 운송에서 사용됩니다. 로켓과 유도탄적재차량은 또한 그것을 사용했습니다. 배 쪽에, MIL-S-901과 MIL-STD-167을 위한 요구조건을 충족시키면서, 그것은 빛 임팩터, 무거운 임팩터와 떠있는 임팩터 플랫폼의 재판을 통과했습니다. 와이어라인 절연체는 좋은 내구성과 약화를 가지고 있습니다. 그들은 700만 배 13Hz, ± 1.5 밀리미터 크기에 150시간 동안 2.4 밀리미터 회선 절연체를 시험했고 결과가 좋습니다. 그들은 또한 25g를 1.5 밀리미터의 로프 지름과 제진기에 입력하고, 전주파수 대역 진동시험 최고 10kHz를 수행합니다. 진동은 격리 효과는 95%이며, 그것이 로프 절연체가 작은 크기와 구조성 잡음을 분리할 수 있다는 것을 증명합니다.
GX 소형 와이어 로프 아이솔레이터는 사실상 어떠한 애플리케이션에도 설치되기 위해 그들을 허락하는 쉬운 단일 지점 설치를 특징으로 합니다. 그들의 작은 사이즈는 또한 민감한 장비와 전자에 사용하기 위해 개별적 시스템 구성품, 제조트헴 이상의 차단을 허용합니다. 단지 우리의 표준 GX 와이어 로프 아이솔레이터에서와 같은, GX 소형 와이어 로프 아이솔레이터는 특허 받는 모든 금속 디자인을 특징으로 하고 여하튼 온도 또는 기판 요구사항의 최대의 신뢰성을 보증하고 도움이 될 수 있는 요소가 우리의 와이어 로프 아이솔레이터 시리즈의 그것들과 유사한 MILSPECS를 만납니다. 우리의 "소형 와이어 로프 아이솔레이터 견적 정보를 언급하세요 ".
2.매개 변수
차원 파라미터 표
| 모델 | 높이 ±1.5(mm) | 폭 (밀리미터) | 체중 (킬로그램) | 마운팅옵션스 | 홀(MM)를 통하여 | 스레드 (밀리미터) | C'sink |
| GR4-100 | 42 | 47 | 0.63 | A,B,C,D,E,S | φ7 | M6x1.0 | 90 |
| GR4-200 | 53 | 54 | 0.63 | ||||
| GR4-300 | 60 | 59 | 0.68 | ||||
| GR4-400 | 75 | 58 | 0.77 |
표 1 GR4 시리즈 기술적인 매개 변수
| 모델 | 맥스 정전기 로드(N) | 맥스 전환(MM) | Kv (Vibration)(KN/m) | Ka(Shock)(KN/m) |
| GR4-100 | 24 | 19.6 | 12 | 5.8 |
| GR4-200 | 18 | 29.7 | 6 | 2.5 |
| GR4-300 | 13 | 35.8 | 4.4 | 1.6 |
| GR4-400 | 6.7 | 49.3 | 2.2 | 0.7 |
표 2 GR4 45' 압축 / 회전 부하
| 모델 | 맥스 정전기 로드(N) | 맥스 전환(MM) | Kv (Vibration)(KN/m) | Ka(Shock)(KN/m) |
| GR4-100 | 11 | 19.3 | 6.4 | 2.8 |
| GR4-200 | 6.7 | 29.5 | 3.1 | 1.1 |
| GR4-300 | 5.3 | 37.1 | 2.2 | 0.7 |
| GR4-400 | 3.6 | 52.3 | 1.1 | 0.4 |
표 3 GR4 전단 / 회전 부하
| 모델 | 맥스 정전기 로드(N) | 맥스 전환(MM) | Kv (Vibration)(KN/m) | Ka(Shock)(KN/m) |
| GR4-100 | 8.5 | 17.3 | 1.9 | 1.9 |
| GR4-200 | 7.1 | 26.4 | 1.1 | 1.1 |
| GR4-300 | 5.3 | 33.3 | 0.7 | 0.7 |
| GR4-400 | 3.3 | 47 | 0.4 | 0.5 |
3.특징
●는 프랑스의 똑같은 생산으로 고안됩니다
더 적은 크기와 무게와 ● 특징
삼차원성 가변성의 강성도와 마찰의 캐릭터들과 ●
●는 넓게 소형 장치에 사용됩니다
4.어플리케이션 필드
| 애플리케이션 | 전형적 장비 | 보호로부터 | 운영 이점 |
| 배 | 전자, 컴퓨터, 기계류 |
고폭탄, 고유 진동, 폭풍 |
유지보수가 필요없는 장수, 절대 온도, 부식 저항성, 모든 감원 보호 |
| 거친 지형용 차량 | 계측기, 생성기, 전자공학 |
평탄하지 않은 지형, 가난한 도로 상태, 충돌 |
유지보수가 필요없는 장수, 극단적인 기온 차이, 오존, 방사능, UV 방사 |
| 항공기 | 전자, 컴퓨터 | 하이-G 조정, 경착륙, 난기류 |
온도와 높이 극도, 경량 |
| 운송 용기 | 광학, 기구, 미사일, 전자공학 |
통과, 핸들링 하락, 로딩 / 언로딩 |
유지보수가 필요없는 장수, 수분, 반복 사용에 대한 노출 |
| 산업 설비 |
원심분리기, 드라이어, 펌프 |
균형 잡히지 않은 동하중, 유동적 망치, 고유 진동, 기초 약점 |
유지보수가 필요없는 장수, 부식성 환경 |
| 군수품 장비 |
미사일 발사대, 탱크 포탄, 컴퓨터 제어, 전자 |
평탄하지 않은 지형, 철도 험핑, 통과 | 유지보수가 필요없는, 절대 온도, 가까운 폭발 |
| 의학 장비 |
기계적인 장비 환자 진료를 위해 필요합니다 |
이동 부품, 모바일 카트스-트랜스포트 충격으로부터의 진동 | 유지보수가 필요없는, 어떤 아웃 가싱도 멸균될 수 없습니다 |
| 굴뚝 |
굴뚝, 솔, 측정기 |
낭랑한 원인이 된 바람 주파수, 스택 가스가 난기류 가까운 솔, 기타 등등을 야기시킵니다. |
유지보수가 필요없는, 절대 온도, 부식성 환경 |
