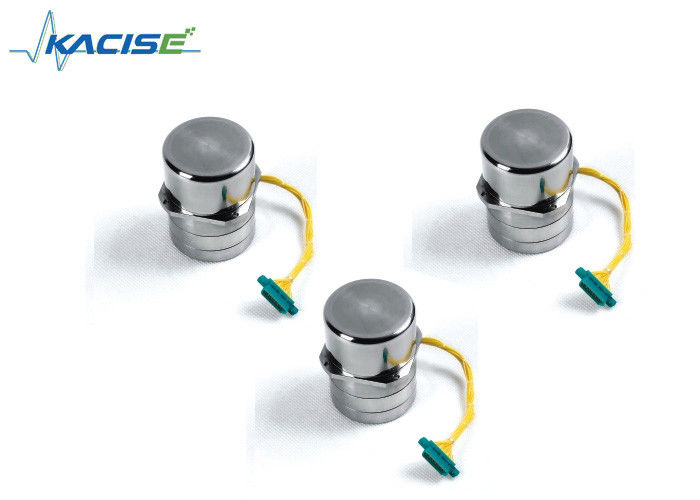

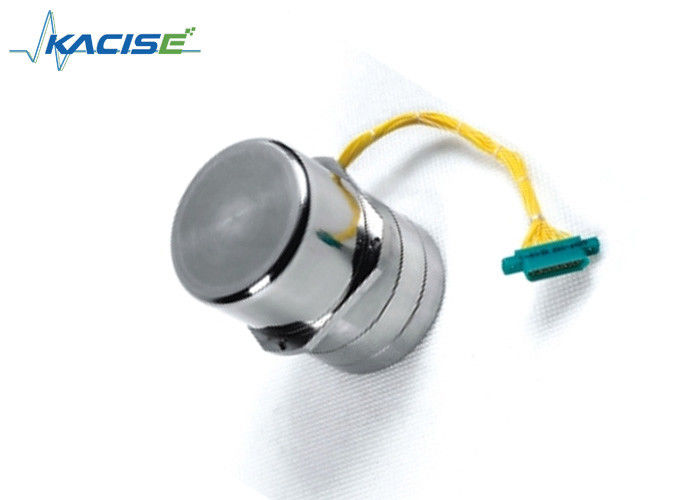

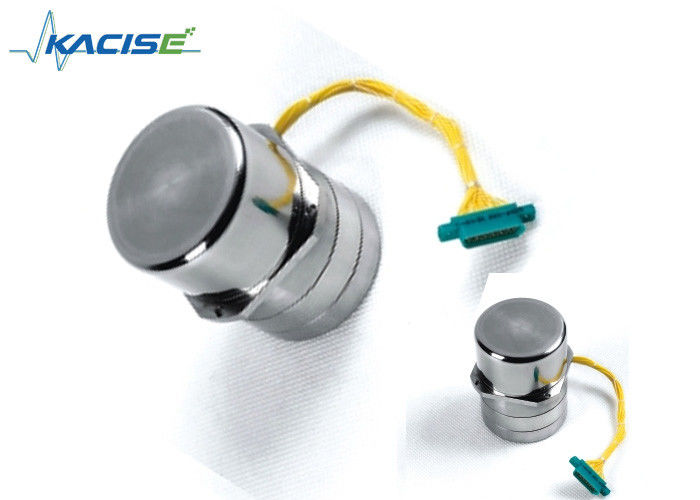

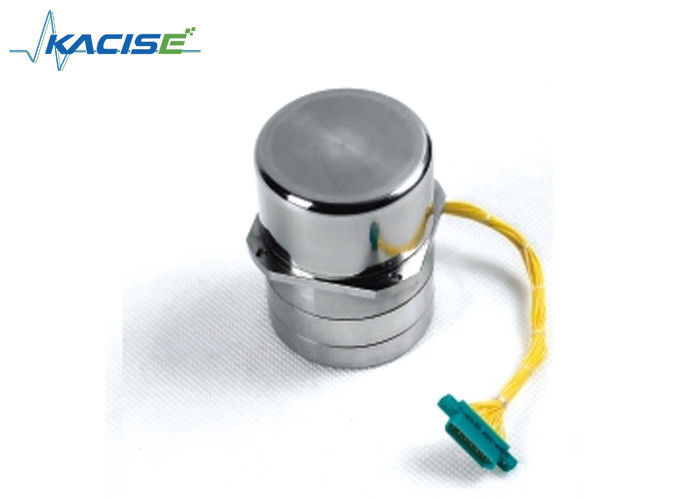

시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기

시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기

  • 시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기
  • 시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기
  • 시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기
  • 시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기
시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기
제품 상세 정보:
원래 장소: 산시, 중국 (본토)
브랜드 이름: KACISE
모델 번호: KTG-M5
결제 및 배송 조건:
최소 주문 수량: 한 조각 / 조각
가격: Negotiable
포장 세부 사항: 유효한 판지 또는 고객 요구
배달 시간: 지불 후에 5 작업 일
지불 조건: L/C, D/A, D/P, 서부 동맹, MoneyGram
공급 능력: 양도할 수 있는 주 당 1000 조각/조각
접촉
상세 제품 설명
무작위 편류: ≤0.2°/h 힘 (1 단계): 5&16000V & Hz
편류 안정성: ≤0.25°/h 비선형: ≤0.5%F
최대 추적 비율: ≥60°/S 대역폭: ≥70HZ
하이 라이트:

mems 자이로스코프 감지기

,

자이로스코프 감지기 단위

땅 결박 아래로 체계를 위한 KTG-50 고정확도 동적인 조정된 자이로스코프

특징


  • 경량

  •  소형

  •  빨리 시작

  • 고온 환경에서 사용하는


소개

드릴링 분야에서는, 관성 장치는 작은 비행장이, 그것의 빈약한 근무 조건 때문에, 환경 온도 높, 적응의 온도 생활이 드릴링 분야의 예를 위해 필요조건 아주 지나치게 요구하다, KTG-M5 역동적으로 조정한 자이로컴퍼스 디자인되다 보다는 적응할 수 있습니다 더 중대합니다.

모수


모수 Spec. 가치 단위
힘 (3 단계) 12&400 V & Hz
힘 (1 단계) 5&16000 V & Hz
성과 무작위 편류 ≤0.2 °/h
편류 안정성 ≤0.25 °/h
비선형 ≤0.5 %FS
최대 추적 비율 ≥60 °/S
비 G 과민한 편류 ≤15 °/h/g
G 과민한 편류 ≤8 °/h/g
대역폭 ≥60 Hz
Torquer 척도 인자 ≥670 °/h/mA
과학 기술 Sync 비율 8000 r/min
Sync 시간 ≤30 S
산출 기온변화도 21±2 mV/‘
1 차적인 torquer 50±3 Ω
이차 토크 2±0.5 Ω
육체 무게 <130> g
차원 φ29×53 mm
플랜지 M5×29 mm
노동 환경 온도 -15~100
진동 5 g
충격 ≥50 g



임명


제품은 그 X (y) 축선 및 측정 참고 축선, 임명 과실이 이어야 한다는 것을 5' 이하 투합한다는 것을 지키기 위하여 설치되어야 합니다.

가동


  • 적합한 힘 및 고정 되는 루프 회로 일치 제품만, 필요 회로판 제대로 작동하기 위하여, 미리 설명합니다 난입합니다.
  • 정상적인 사용의 밑에 제품, 당신이 모터를, 40s에 관하여, 및 그 후에에 자물쇠 반복을 가동할 켜야 할 때, 힘 폐회로 국가에 있는 제품 그래야; 제품이 개방 루프 가동에 있다 그래야 폐쇄, 차단은 반복을 잠그고, 그 후에 전력 공급을 차단합니다.
  • , 40s에서 꺼 격려된, 제품은, 설치 과정 빛이어야 합니다, 불이 켜집니다, 제품 비 충돌, 격발 제품 동요 것을 피해야 합니다.
  • 과정의 사용중에 있는 제품은 엄격히 끊기 위하여 금지됩니다.
  • 과정의 사용중에 있는 제품은 외부 전력 공급 사이에서, 단락시킬 수 없습니다.
  • 이상은 사용 도중 제품 내부 결함이 꺼야, 합니다 즉각 고객 신속하게 나의 회사를 통지하는 경우에, 전원, 결함 격리를, 수선에 의해 편성된 나의 회사 생깁니다.



차원

 시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기 0시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기 1J30J-15T


연결관 정의


 소켓 유형: J30J-15T (케이블 length160~175mm)


Pin 아니. 함수 정의
1 x-축의 신호 산출
2 GND 흥분 힘과 신호를 위해
3 x-축 토크 코일 (끝)
4 단계 모터 운전사 힘 거기 단계 12V, 400Hz
5 감지기 흥분 전력 공급 Singal-phase5V, 16KHz
6 y-축의 신호 산출
7 y-축 토크 코일 (처음)
8 B 단계 모터 운전사 힘 거기 단계 12V, 400Hz
9 DC+15V 전치 증폭기를 위한 힘
10 DC-15V 전치 증폭기를 위한 힘
11 x-축 토크 코일 (처음)
12
13
14 C 단계 모터 운전사 힘 거기 단계 12V, 400Hz
15 y-축 토크 코일 (끝)

주: 동일은 J30J-21T에 사용이 다른 소켓, 미리 설명하는 경우에, 적용합니다.


작업장


시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기 2


신청

시추공 드릴링 분야를 위한 경량 전자 자이로스코프 감지기 3
