| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 인증: | CE |
| 모델 번호: | GXPS540 |
| 최소 주문 수량: | 1 |
|---|---|
| 포장 세부 사항: | 정상 |
| 지불 조건: | D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 주 당 10000 |
| 압력 범위: | ±5kPa ...... ±10000kPa | 파이프라인 누르기: | 3，5，10배 명목상 압력 |
|---|---|---|---|
| 안정성: | 최대 전형적인 가치 0.25%F.S.: 0.5%F.S | 보상된 온도 편차: | - 10℃~70℃ |
| 전기 재산: | 2개의 철사 체계 | 출력 신호: | 4~20mA |
| 하이 라이트: | 고정확도 압력 감지기,피에조 저항성 압력 전송기 |
||

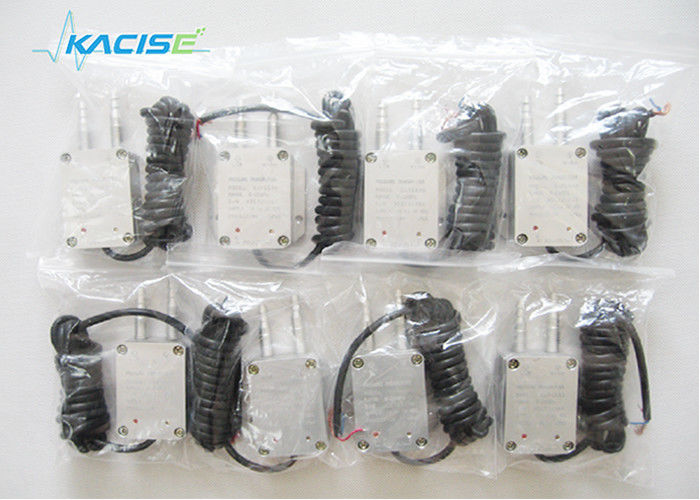

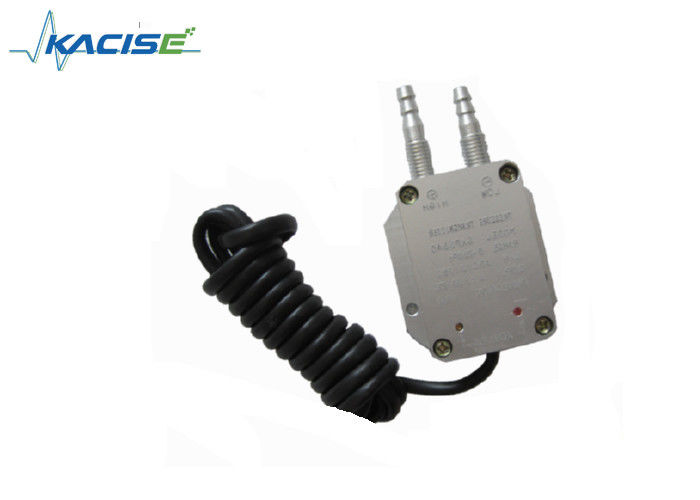

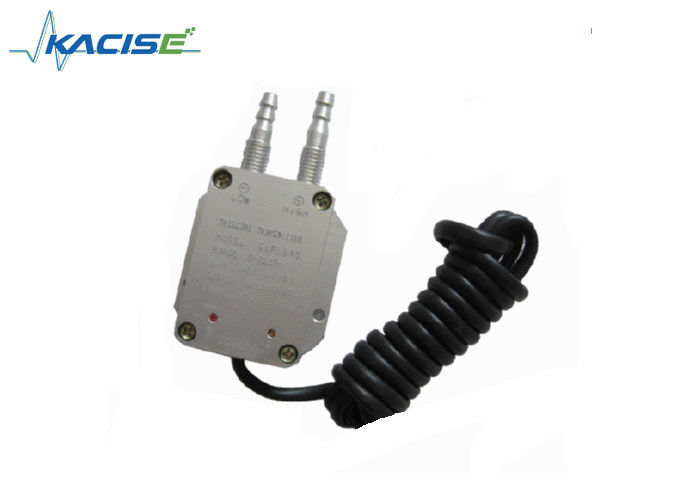

GXPS540 풍압 차압 전송 장치는 고정밀, 고 안정성 다이어프램을 채택하고 응력 격리 기술로 조립됩니다. 엄격한 정밀 온도 보상 및 신호 증폭으로 마이크로 차압, 기압, 유량 및 기타 매개 변수를 신뢰할 수있는 4 ~ 20mA 또는 1 ~ 5V 신호 출력으로 전송합니다.
특징
전자 인터페이스 및 신호 정의
매개 변수
| 투기. | 값 | ||
| 압력 범위 | ± 5kPa ...... ± 10000kPa | ||
| 과부하 압력 | 1.5 시간 공칭 압력 | ||
| 파이프 라인 프레싱 | 공칭 압력의 3,5,10 배 | ||
| 정확성 | ± 0.25 % FS, ± 0.5 % FS | ||
| 안정 | 대표 값 0.25 % FS, 최대 : 0.5 % FS | ||
| 작동 온도 | -40 ℃ ~ 85 ℃ (OEM-40 ℃ ~ 120 ℃) | ||
| 보상 온도 범위 | -10 ℃ ~ 70 ℃ | ||
| 매질 | 모든 가성 매체 1Cr18Ni9Ti 또는 황동과 호환 가능 | ||
| 전기적 특성 | 2 선식 시스템 | 3 선식 시스템 | |
| 출력 신호 | 4 ~ 20mA | 0 ~ 5V | 0 ~ 10V |
| 전원 공급 장치 | 10 ~ 30Vdc | 8 ~ 30Vdc / ac | 11 ~ 30Vdc / ac |
| 부하 저항 | (U-10) /0.02 (Ω) | > 100kΩ | |
| Min. 케이스와 터미네이션 간의 격리 | 50M @ 100M Ω 이상 | ||
| 서지 내성 | > 500Vac @ 60 초 | ||
| 충격과 진동 | 10g / 5 ~ 2000Hz, 축 X / Y / Z20g 사인 11ms | ||
| 압력 내구성 | 2 × 10 6 25 ℃에서 압력 원 | ||
| 전기 연결 | 방수 케이블, 1.5 미터 길이, IP65 | ||
| 압력 포트 | 내부 및 외부 G1 / 4, 내부 및 외부 NPT1 / 4, | ||
| 응답 시간 | 10ms | ||
| 압력 유형 | 차압 | ||
| 증명서 | 절연 폭발 증거, CE | ||
| EMI / EMC | EMI : EN50081-1 / -2; EMC : EN50082- | ||
치수
GXPS540에는 2 개의 조정 가능한 슬롯 타입 나사가 있습니다.
Z는 제로 조정입니다.
S는 전체 범위 조정입니다. (범위가 변경되지 않으면 조정할 필요가 없습니다.)
참고 : 범위가 <1KPa이면 게재 위치가 영점에 영향을 줄 수 있습니다. 설치 후 Z를 조정하십시오.
신청
주문 정보
GX- - 범위 - 출력 정확도 - 전원 구조 - 케이블 길이 - 패키지
