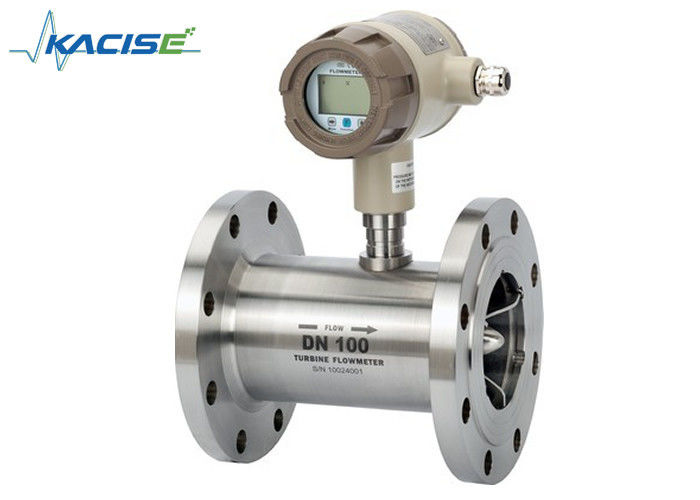

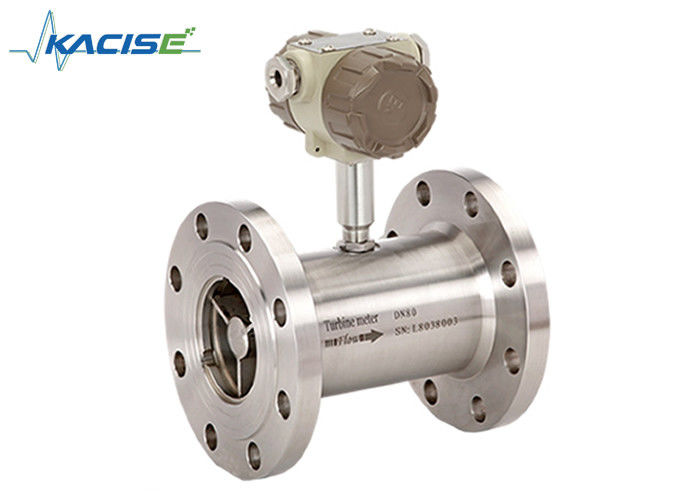

스테인리스 액체 터빈 교류 미터 디지털 방식으로 유형 고정확도

전 견딜수 있는 디젤 연료 / 석유 / 식물유 / 팜 oil/ 24VDC 플랜지 스테인레스 강 용매 터빈 유량계





기술

터빈 유량계는 온도와 압력 보상 기능과 일종의 속도 유량계입니다. 그것은 1 종류의 속도 유량계에 속합니다. 그것의 작업 원칙은 다음과 같습니다 : 유동 액체의 전력은 회전하기 위해 터빈 날개를 운전하고 그것의 회전 속도가 대략 부피 유량에 비례합니다. 터빈 유량계는 넓게 석유, 화학 산업, 전력, 가스도관 네트워크, 도시적 가스와 다른 분야에서 사용되고, 그것의 높은 측정 정확도, 좋은 반복성과 안정 때문에 무역 결제, 넓은 범위, 변화, 강한 대항 간섭 능력, 쉬운 신호 전송과 다른 특성을 흘리기 위한 신속한 응답에서 넓게 사용됩니다.

KXTUF 터빈식 유량계는, 없이 외부 전력 간섭, 반대 번개, 소형 구조, 직관적 읽기 명백한, 높은 신뢰도로, 진보적 저전력 단일 칩 마이크로프로세서 기술 고도로 발달한 터빈 흐름 센서의 사용과 새로운 전자식 전력량계의 디스플레이 계산기 통합이고 명백한 낮은 비용 이익, 그것이 넓게 폐관과 스테인레스 강 1Cr18Ni9Ti, 2Cr13과 카바이드인 Al2O3이 부식시키지 않고 어떤 섬유, 입자와 다른 음란, 작동 온도에 있는 동점성도 많은 동점성을 위해, 결코 5 × 10-6m2 / Ｓ의 액체의가 아니는 강옥을 측정하는데 사용됩니다 액체의 5 × 10-6m2 / Ｓ가 정량 제어일 수 있습니다, 지나친 알람, 기타 등등이 이상적 흐름 미터링과 에너지 계량기입니다.



특징

일반적으로 ±1%R, ±0.5%R, 고정밀도 최고 0.2%R까지에 달하는, ☆ 고정밀도
무역 결제에서, ☆Good 반복성, 단기간 반복성 최고 0.05% ~ 0.2%는 유량계 중에서 선호되는 선택입니다.
PC로 계산기와 연결에 적합한 펄스 주파 신호의 ☆ 출력 ; 어떤 영점 이동과 강한 간섭 방부제
☆ 고주파 신호(3~4KHz)는 획득될 수 있습니다, 신호 해상도가 강합니다.
☆ 넓은 범위, 매체와 1시 20분, 소구경 1시 10분에 달하는 대직경.
☆ 소형 구조와 편리한 유지



상술



파라미터		가치	유닛
지름	스레드	4, 6, 10, 15, 20, 25, 32, 40	밀리미터
	플랜지(클램프)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	밀리미터
정확도		±1, ±0.5, ±0.2 (특화했습니다)	%R
범위 비율		1:10, 1:15, 1:20
센서 소재		304, 316(L) 스테인레스 강 기타 등등.
작업 환경	매체 임시.	-20~120	'Ｃ
	주위 템프	-10~55	'Ｃ
	상대 습도	5%~90%
	대기압	86~106	KPa
신호 출력		센서 : 펄스 주파 신호, 낮은 전기적 level≤0.8V, 높은 level≥8V 송신기 : 2선 와이어, 4-20 마 DC 전류량 신호
Comm 인터페이스		RS485
전원 공급기		센서 : (선택적인) +12V DC, +24V DC 송신기 : +24V DC 지역 표시 유형 : 짜맞춘 3V 리튬 전지 또는 +24VDC 외부
신호 전송 와이어		STVPV3×0.3 (3은 전보를 칩니다), 2×0.3 (2가 전보를 칩니다)
전송거리		불과 1000년	Ｍ
신호라인 인터페이스		기본 형태 : 하우스만 연결기 또는 3 코어선 ; 폭발 방지 형태 : M20 × 1.5 (F)
폭발 방지 등급		기본 형태 : 불폭 증명 ; 방폭형구조 : ExdIIBT6
보호 수준		IP65

























































명령 정보



모델								발언
KTF
DN	4							4 밀리미터
	6							6 밀리미터
	10							10 밀리미터
	15							15 밀리미터
	20							20 밀리미터
	25							25 밀리미터
	32							32 밀리미터
	40							40 밀리미터
	50							50 밀리미터
	65							65 밀리미터
	80							80 밀리미터
	100							100 밀리미터
	125							125 밀리미터
	150							150 밀리미터
	200							200 밀리미터
타입		엔						센서 유형 : +12V 또는 24V 권력이 3개 전선 시스템 펄스 신호를 출력했습니다
		A						송신기 타입 : +24V 전원, 생산 2 전선 4-20 마
		비						현명한 타입 : 신호 출력 없이, 리튬 전지, 현장 표시부
		Ｃ						현명한 타입 : +24V 권력, 현장 표시부, 2가지 전선 4-20mA/pulse 생산
		C1						현명한 타입 : +24V 권력, 현장 표시부, RS485 통신
								프로토콜
		C2						현명한 타입 : +24V 권력, 현장 표시부, 하트 프로토콜
정확도			05					0.5
			10					1.0
			02					0.2 (특별 명령, 긴 배달 시간)
범위				Ｗ				확대된 측정 범위
				Ｓ				표준 측정 범위
본체 소재					Ｓ			304 SS
					Ｌ			316 (L) SS
방폭						엔		비 방폭
						Ｅ		방폭, ExdIIBT6
정력 압력							엔	일반
							Ｈ (x)	고압
