원래 장소: | 중국 |
브랜드 이름: | Kacise |
인증: | CE / ISO / Explosion-proof |
모델 번호: | KUHM2100 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 판지/나무 상자 |
배달 시간: | 5~8 작업 일 |
지불 조건: | L/C, D/A, T/T, 서부 동맹, MoneyGram |
공급 능력: | 1000pcs |
DN(MM): | DN15~DN3000 | 압력: | 1.6Mpa |
---|---|---|---|
연결: | DN15~DN40 나선부이 / DN50~DN300 플랜지 연결 | 통신: | RS-485 / MBUS / Lora433MHZor 868MHZ/915MHz / GPRS |
정확도: | 등급 2 | 보호: | IP67 / IP68 |
설치: | 반류가 명령할 때 나타낼 필요가 있기 때문에, 채무 불이행은 유입입니다 | 전원 공급기: | 고전력 리튬 배터리 |
임시. 센서: | 1.5m 표준 한 쌍의 PT1000 온도 센소 | ||
하이 라이트: | 초음파 btu 미터,m 버스 수량계 |

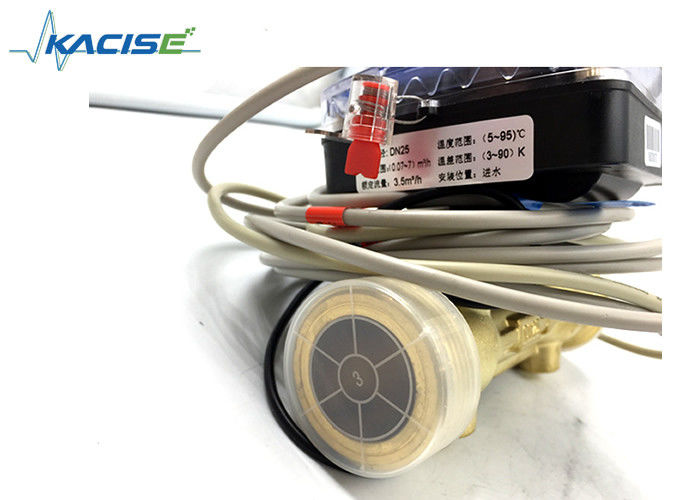

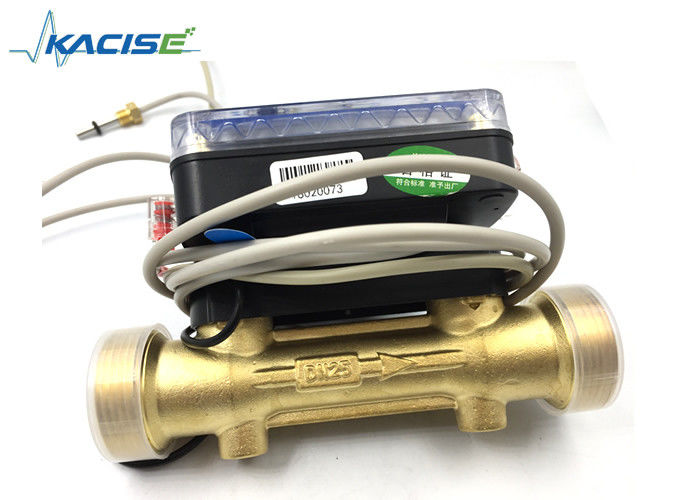

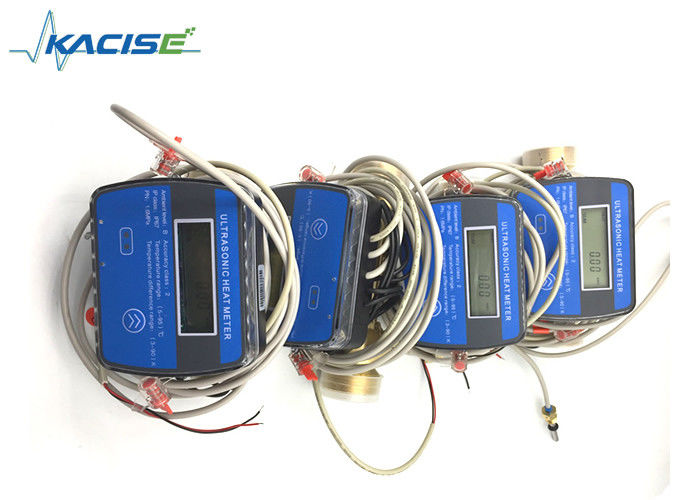

관저 / 아파트 / 건물을 위한 초음파 Btu 미터 초음파 열 미터
특징
☆ 방법 열기.
☆ 쇼는 / 복귀 수온과 차동식을 공급합니다.
☆ 디스플레이 파일 흐름은 측정하고 우리가 흘리는 인스탄타네오가 측정합니다.
☆ 실행 시간은 전시합니다.
☆ 추운 방법과 디스플레이 (열기 / 추운 초음파 열기 미터를 위해)
기술
초음파 유량계는 유동 매체에서 초음파 전파 속도가 움직이지 않는 매체에 측정된 매체의 평균 속도와 음파의 속도의 벡터합과 동일한 원리를 기반으로 한 개발된 일종의 유량계입니다. 그것은 주로 변환기와 변환기로 구성됩니다.
KACISE KUHM2100 시리즈 초음파 수량계는고 정밀도, 안정적인 작동, 손쉬운 유지보수, 강한 부식 저항성, 긴 서비스 라이프, 아름다운 외양, 안전을 이점이 있는 가장 진보적 비자성체 기술을 채택합니다고 적당합니다.
그 대신에 모든 종류의 고성능 유량계의 측정의 정확도와 신뢰성을 향상시키기 위해 넓게 그 대신에 기계식 유량계의 산업 공정 계측과 제어에서 사용될 수 있습니다.
그것은 넓게 집중된 열 제공 관리, 분리된 가구 데이터 수집 관리와 가열 체계에서 사용됩니다.
통신 모드의 바리스는 사용자들의 요구에 따라 선택적입니다.
상술
공칭 직경 | DN15 | DN20 | DN25 | DN32 | DN40 |
차원 (길이 밀리미터) | 110 | 130 | 160 | 180 | 200 |
맥스 흐름 (m3/h) | 3 | 5 | 7 | 12 | 20 |
기준 flow(m3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
민 flow(m3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
맥스 플로우 판독 | 999999.99(m3) | ||||
맥스 열기 읽기 | 99999999(KW·h) | ||||
전원 공급기 | 3.6VDC | ||||
배터리 수명 | >6년 (리튬 배터리) | ||||
정밀도 계급 | 등급 2 | ||||
통신 모드 | 적외 인터페이스, M-BUS/RS485 | ||||
언론 손실 | ≤ 0.025 Mpa (정상 흐름 하에) | ||||
IP은 분류됩니다 | IP 68 | ||||
온도 범위 | (4--95) 'C | ||||
온도 차이 범위 | (3--70) K | ||||
시작 온도 차이 | 0.01k | ||||
온도 센서 | Pt 1000 | ||||
대기 온도 | +5' C -- +55' C | ||||
주변 수준 | 수준 A | ||||
설치 | Horizontal/ 수직 설치 | ||||
모니터 | 8 자리 숫자 | ||||
온도 센서의 길이 | 1.5m | ||||
사용 전류 | 45uA | ||||
데이터 스토리지 | 24개월을 지속하기 위해 위로 역사적 데이터를 저장하세요 |
설치와 관심
히트 미터는 둘다 유입 파이프 또는 복귀 유동 파이프에 설치될 수 있습니다 (회수관에 설치하기 위한 필요가 생산 동안 공장 전에 분명히 지시여야 하면, 유입 파이프에 설치된 공장출하시의디폴트). 때 설치, 매체의 흐름 방향에 유의하여야 하고 열 미터 관본체에 화살로서 똑같은 것으로서 있습니다.
특수 노트 : 히트 미터와 무관한은 유입 파이프 또는 복귀 유동 파이프에 설치하지 않았습니다, 온도 센서가 제대로 연결되어야 합니다 (유입 파이프를 위한 화기 주의 경고 문구, 회수관을 위한 푸른 브랜드)
기구 통상적인 문제
미터는 정상적으로 일할 수 없습니다
◇ 가열 시스템은 일하고 있는지 아닌지 ;
◇ 글러브 밸브는 완전히 또는 그렇지 않거나 열립니다 ;
◇ 파이프는 차단되는지 아닌지 ;
◇ 인입선 밀봉은 완전한지 아닌지 ;
◇ 배터리는 좋은지 아닌지 ;
◇ 열기 미터는 계산하고 있지 않습니다
①, 열기 미터 거꾸로 된 설치
②, 변환기 케이블은 깨집니다
③, 필터는 있고 안에 거주하는 방의 히트 공급 파이프 상에 봉쇄됩니다
◇ 필터를 결정하는 방법 든지 아니든지 블록?
유입 임시. 정상적, 반류 임시가 되세요. 또한 낮은, 임시가 되세요. 유입과 반류의 차이는 10 이상' 이거나, 흐름 속도가 또한 low(m3/h) 이거나, 지금 금리를 흘리거나, 보통 필터가 봉쇄이거나, 사용자가 사용하지 않습니다.
솔루션 :밸브를 마무리하고 (유량 밸브를 유입하고 반환하세요) 필터가 검은, 청정 필터와 그것의 내부인지 관찰하기 위해, 필터를 제거하고 필터, 열린 관 밸브를 설치하시오 그러면 기다리세요, 유동이 평가되는지고 임시를 확인하기 위한 3 감독이 필요한 미성년자. 정상적입니다.
비정상인 ◇ 열기 계량기 데이터 또는 도약
①, 설치 위치는 정확한, 아래로 수위가 아닙니다
②, 전면과 뒷부분인 직관은 너무 짧습니다, 굴곡이 너무 큽니다, 전면관 지름이 있습니다
더 크게 변하기.
◇ 열전달 미터는 유량, 어떤 열전달도 가지고 있지 않거나 열전달이 매우 큽니다
보통 열을 내지 않고, ①은 유입의 거꾸로 된 설치고 반류 임시입니다. 센서
②, 매우 가열되는 것은 큽니다, 그 때문에 임시. 센서 방법 임시. 부정확하게, 임시. 차이는 매우 큽니다.
◇ 열기 미터 비정상이 고층기상관측통보식 또는 임시. 0가 되세요
①, 임시. 센서 케이블은 깨집니다
②, 임시. 센서 스테인레스 강 케이스는 깨집니다.
기술 명세서
지름 | 민 흐름 | 유량 | 맥스 흐름 | 길이 |
qmin(m3/h) | qp(m3/h) | qmax(m3/h) | 밀리미터 | |
DN15 | 0.03 | 1.5 | 3 | 110 |
DN20 | 0.05 | 2.5 | 5 | 130 |
DN25 | 0.07 | 3.5 | 7 | 160 |
DN32 | 0.12 | 6 | 12 | 180 |
DN40 | 0.2 | 10 | 20 | 200 |
측정 정확도 | CJ128-2007Class 2 | |||
연결 | DN15~DN40 나선부이 connection/DN50~DN300 플랜지 연결 | |||
압력 손실 | ≤0.02MPa | |||
최대 일한 압력(mwp) | 1.6MPa | |||
흐름 측정 범위 | 1:100 | |||
온도 센서 | 1.5m 표준 한 쌍의 PT1000 온도 센서 (케이블 길이는 바뀔 수 있습니다) | |||
데이터 스토리지 | 18개월의 연속적인 가게는 기록합니다 | |||
파워-오프 보호 | 파워-오프 뒤에, 미터는 모두에게 기록을 덜어줄 수 있고의 파워 팩 장치 뒤에, 흐름 속도와 상응하는 시간 전에, 그것 복구 측정이 자동적으로 작용하고, 시간 지속을 보증합니다 | |||
원격전송 | MBUS/RS-485 | |||
전원 공급기 | 고전력 리튬 배터리 | |||
보호 클래스 | IP67 (IP68이 수정된 것에 필요합니다) | |||
환경적 클래스 | 클래스 B | |||
온도 범위 | (5~95)C | |||
온도차 | (3~90)K | |||
설치 방식 | 유입 또는 반류 (반류가 명령할 때 나타낼 필요가 있기 때문에, 채무 불이행이 유입입니다) | |||
설치 위치 | 수평선상 / 수직 | |||
영속성 | 서비스 cycle≥6년 | |||
디스플레이 | 8비트 LCD 디스플레이 | |||
반자성 침해 | 언제 자기장 간섭의 강도가 100 이하의 혼 / M인지 수량계 측정과 원격전송 특성에 영향을 미쳐서는 안됩니다 |
