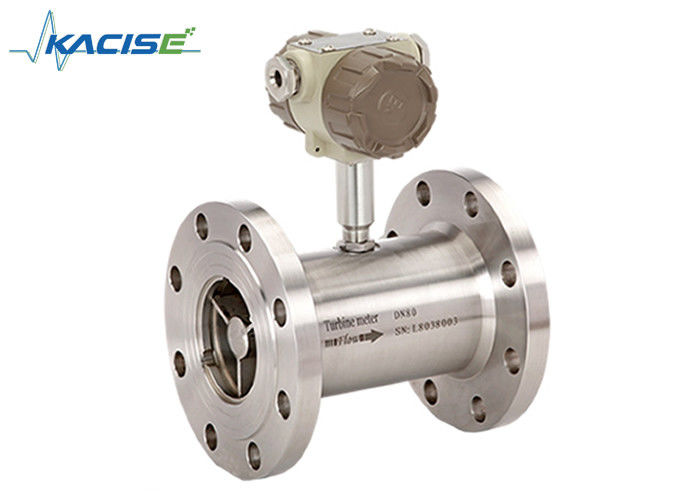

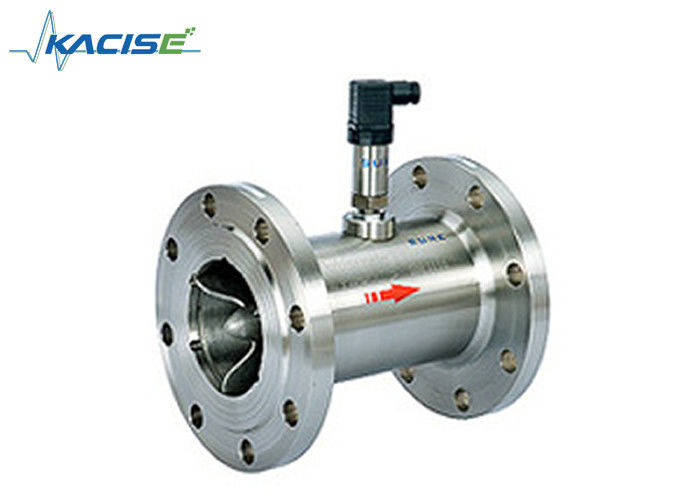

폭발 방지 디젤 연료 터빈 교류 미터 24V DC 플랜지 임명

전 견딜수 있는 디젤 연료 / 석유 / 식물유 / 팜 oil/ 24VDC 플랜지 스테인레스 강 용매 터빈 유량계





기술

터빈 유량계는 온도와 압력 보상 기능과 일종의 속도 유량계입니다. 그것은 1 종류의 속도 유량계에 속합니다. 그것의 작업 원칙은 다음과 같습니다 : 유동 액체의 전력은 회전하기 위해 터빈 날개를 운전하고 그것의 회전 속도가 대략 부피 유량에 비례합니다. 터빈 유량계는 넓게 석유, 화학 산업, 전력, 가스도관 네트워크, 도시적 가스와 다른 분야에서 사용되고, 그것의 높은 측정 정확도, 좋은 반복성과 안정 때문에 무역 결제, 넓은 범위, 변화, 강한 대항 간섭 능력, 쉬운 신호 전송과 다른 특성을 흘리기 위한 신속한 응답에서 넓게 사용됩니다.



KXTUF 터빈 유량계는 신형이고의 지적이 터빈 흐름 센서의 단일 칩 마이크로 컴퓨터 기술 개발과 높은 신뢰도와의, 디스플레이 화면 통합을 기반으로 한 악기,고 정밀도, 대항 간섭, 경감 보호, 저렴하 이익, 그것이 넓게 1Cr18Ni9Ti 물질로 만들어지는 폐쇄 관로 액체의 흐름 속도를 측정하는데 사용된다고, 부식 저항성, 어떤 다른 음란도 정량 제어, 지나친 알람과 다른 기능을 실현할 수 있고 이상적 유량계가 아닙니다. 측정 객체는 석유, 유기 액체, 액화 석유, 천연가스, 가스, 저온 유체입니다.



특징

일반적으로 ±1%R, ±0.5%R, 고정밀도 최고 0.2%R까지에 달하는, ☆ 고정밀도
무역 결제에서, ☆Good 반복성, 단기간 반복성 최고 0.05% ~ 0.2%는 유량계 중에서 선호되는 선택입니다.
PC로 계산기와 연결에 적합한 펄스 주파 신호의 ☆ 출력 ; 어떤 영점 이동과 강한 간섭 방부제
☆ 고주파 신호(3~4KHz)는 획득될 수 있습니다, 신호 해상도가 강합니다.
☆ 넓은 범위, 매체와 1시 20분, 소구경 1시 10분에 달하는 대직경.
☆ 소형 구조와 편리한 유지



상술



파라미터		가치	유닛
지름	스레드	4, 6, 10, 15, 20, 25, 32, 40	밀리미터

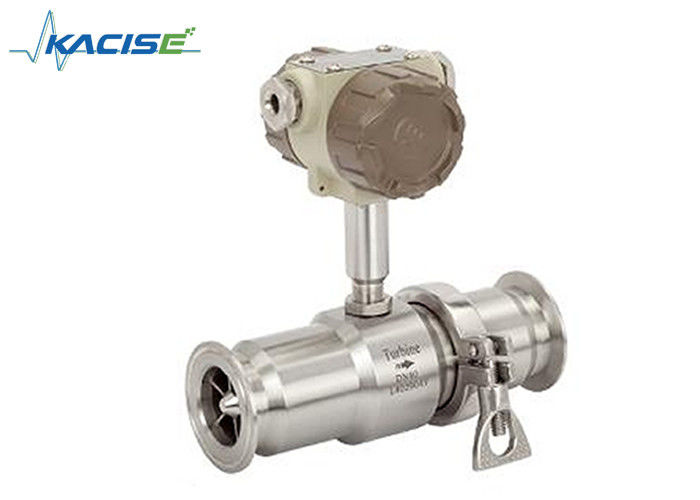

	플랜지(클램프)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	밀리미터
정확도		±1, ±0.5, ±0.2 (특화했습니다)	%R
범위 비율		1:10, 1:15, 1:20
센서 소재		304, 316(L) 스테인레스 강 기타 등등.
작업 환경	매체 임시.	-20~120	'Ｃ
	주위 템프	-10~55	'Ｃ
	상대 습도	5%~90%
	대기압	86~106	KPa
신호 출력		센서 : 펄스 주파 신호, 낮은 전기적 level≤0.8V, 높은 level≥8V 송신기 : 2선 와이어, 4-20 마 DC 전류량 신호
Comm 인터페이스		RS485
전원 공급기		센서 : (선택적인) +12V DC, +24V DC 송신기 : +24V DC 지역 표시 유형 : 짜맞춘 3V 리튬 전지 또는 +24VDC 외부
신호 전송 와이어		STVPV3×0.3 (3은 전보를 칩니다), 2×0.3 (2가 전보를 칩니다)
전송거리		불과 1000년	Ｍ
신호라인 인터페이스		기본 형태 : 하우스만 연결기 또는 3 코어선 ; 폭발 방지 형태 : M20 × 1.5 (F)
폭발 방지 등급		기본 형태 : 불폭 증명 ; 방폭형구조 : ExdIIBT6
보호 수준		IP65



























































명령 정보



모델								발언
KTF
DN	4							4 밀리미터
	6							6 밀리미터
	10							10 밀리미터
	15							15 밀리미터
	20							20 밀리미터
	25							25 밀리미터
	32							32 밀리미터
	40							40 밀리미터
	50							50 밀리미터
	65							65 밀리미터
	80							80 밀리미터
	100							100 밀리미터
	125							125 밀리미터
	150							150 밀리미터
	200							200 밀리미터
타입		엔						센서 유형 : +12V 또는 24V 권력이 3개 전선 시스템 펄스 신호를 출력했습니다
		A						송신기 타입 : +24V 전원, 생산 2 전선 4-20 마
		비						현명한 타입 : 신호 출력 없이, 리튬 전지, 현장 표시부
		Ｃ						현명한 타입 : +24V 권력, 현장 표시부, 2가지 전선 4-20mA/pulse 생산
		C1						현명한 타입 : +24V 권력, 현장 표시부, RS485 통신
								프로토콜
		C2						현명한 타입 : +24V 권력, 현장 표시부, 하트 프로토콜
정확도			05					0.5
			10					1.0
			02					0.2 (특별 명령, 긴 배달 시간)
범위				Ｗ				확대된 측정 범위
				Ｓ				표준 측정 범위
본체 소재					Ｓ			304 SS
					Ｌ			316 (L) SS
방폭						엔		비 방폭
						Ｅ		방폭, ExdIIBT6
정력 압력							엔	일반
							Ｈ (x)	고압
