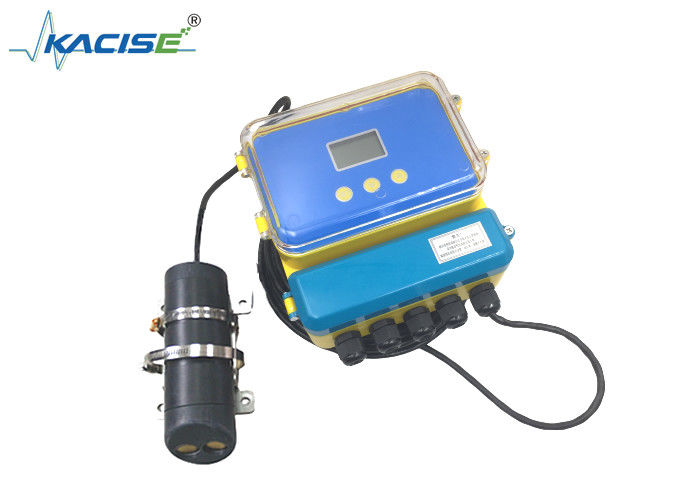

강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계

강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계

  • 강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계
강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계
제품 상세 정보:
원래 장소: 중국
브랜드 이름: KACISE
인증: CE
모델 번호: KDF1000
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: Negotiable
포장 세부 사항: 1 세트를 위한 1개의 판지
배달 시간: 5-8 일 일
지불 조건: L/C, T/T, 서부 동맹, MoneyGram
접촉
상세 제품 설명
출력 신호 (강화된 배터리): RS485 온도: 0~60C
전원 공급기: 강화된 배터리, 12VDC 유량 범위: 10 liters/sec~99999999 세제곱 미터 / 시간
물 깊이 측정: 0.02m~10.00m 케이블 길이: 채무 불이행 10m
하이 라이트:

교류 미터에 휴대용 죔쇠

,

초음파 액체 교류 미터

강과 오픈 채널을 위한 초음파 도플러 흐름 미터

도입

KDF1000 시리즈 플로우 미터는 자연 수역 또는 채널 또는 파이프라인에서 물의 속도와 흐름을 측정하는 제품입니다.
유량계는 두 파트로 분할됩니다 : 센서와 호스트, 그것이 케이블로 연결됩니다.
그것은 채널과 강에서 물의 속도와 흐름을 측정할 수 있고 수위가 센서의 위 보다 20 센티미터 더 높은 것 보다 더 많습니다.
그것은 파이프와 배수거에서 물의 속도와 흐름을 측정할 수 있습니다. 수위는 센서의 위 보다 20 센티미터 더 높은 것 보다 더 많고 파이프의 내경이 ≥ 500 밀리미터여야 합니다.



원리



센서는 2개 변환기, 한 전송과 한 수용을 가지고 있습니다. 언제 센서가 수류의 즉, 역 플로우 측정의 전제 하에 방향에 직면하고 있는지 :

1. 물이 여전히 있을 때, 수신된 주파수는 송신된 주파수와 같습니다.

2. 더 빨리 유량은 평가될수록, 더 빨리 주파수가 전송 주파수 보다 더 높을 수용 센서에 의해 받아들입니다.

3. 더 천천히 흐름 속도 그러나 수용 센서에 의해 받아들인 천천히 주파수 그러나 그것은 전송 주파수 보다 더 높을 것입니다.

언제 센서가 수류의 방향을 따라 측정하는지 :

1. 물이 여전히 있을 때, 수신된 주파수는 송신된 주파수와 같습니다.

2. 더 빨리 흐름 속도 그러나 수용 센서에 의해 받아들인 빨리 주파수 그러나 그것은 송신된 주파수 보다 낮을 것입니다.

3. 더 천천히 흐름 속도 그러나 수용 센서에 의해 받아들인 천천히 주파수 그러나 그것은 전송 주파수 보다 낮을 것입니다.

위에서 말한 것으로부터, 물 유속과 방향은 산정될 수 있습니다.

센서는 직접적으로 설치와 사용 동안 수류의 방향에 직면하여야 합니다.





매개 변수



구조 스플리트형 ;
측정 유형 속도, 흐름, 물 깊이, 수온
보호 수준 IP68
목적 온라인 측정
속도 측정 범위 표준 구성은 0.03m/s~5.00m/s (물 깊이 위에서 말한 센서입니다 : 20 센티미터) ; 다른 사람 유량 범위가 맞춤화될 수 있습니다.
흐름 속도 측정 해상도 1 밀리미터 / S ;
유속 측정 정확도 측정 광량 플로우 속도의 ±2~4% ;
물 깊이 측정 0.02m~10.00m ;
결의안 2 밀리미터
정확도 ±0.5%;
온도 범위 0~60oC ;
결의안 0.1oC ;
유량 범위 10 liters/sec~99999999 세제곱 미터 / 시간
전원 공급기 강화된 배터리, 12VDC ;
출력 신호 (강화된 배터리) RS485 ;
RS485 출력 신호 내용 흐름 속도, 순간 흐름량, 누적 흐름, 수위, 온도
출력 신호 (외부 전력 공급 장치) 4-20mA ;
4-20ma 출력 신호 내용 순간 흐름량
무선 전송 기능 선택적인 액세서리, 모바일 GPRS 를 경유하는 배경 서버 소프트웨어에 대한 데이터 전송. 고객을 필요로 하고 고정된 IP 주소와 서버 또는 임대 서버 집합을 가지고 있습니다.
센서와 송신기 사이의 케이블 길이 10 미터 ;
시험된 수로의 타입 파이프, 채널, 자연적 흐름, 강 ;
유동적 Ph 요구조건 센서에 비부식성인 6-8 사이의 pH 값.
액체 온도 요구조건 0~50C
액체 유압 방식 요구조건 자연 환경에서 1 표준 대기압
유량계를 위한 전원 공급기 11~14VDC, 경향은 250mA입니다.
연속 작업식 소비 전력 14V×250ma=14V×0.25A=3.50W.





애플리케이션

강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계 0

강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계 1

강과 오픈 채널 물을 위한 스플리트형 액체성 벨로시티 초음파 도플러 유량계 2
