저수 탱크를 위한 KLD802 OEM 80G 고정밀도 1 밀리미터 레이더 준위 전송기

저수 탱크를 위한 KLD802 OEM 80G 고정밀도 1 밀리미터 레이더 수준 전송


KLD802 80G 레이더 레벨 게이지는 주파수 변조 지속파 (FMCW) 기술력을 채택합니다. 안테나는 고주파 FM 레이더 신호를 내보내고 레이더 신호의 주파수가 선형으로 증가합니다. 송신된 레이더 신호는 측정된 매체에 의해 반영된 후 똑같은 안테나에 의해 받아들입니다. 동시에, 송신된 신호 주파수와 용인된 신호 주파수 사이의 주파수 차는 측정 거리에 비례합니다. 수집된 주파수 차 신호는 반사된 에코의 스펙트럼을 획득하기 위해 고속 푸리에 변환 (FFT)를 받고 측정될 목표에 대한 거리가 이것을 기반으로 산정됩니다.

1.제품 치수





2. 작업 원칙

레이더 안테나는 시험된 매체의 표면에 도달할 때 뒤로 반영될 좁은 마이크로파 펄스를 전송하고, 그리고 나서 안테나 시스템에 의해 다시 받았습니다. 신호는 전기회로로 전송되고 그리고 나서 레벨 신호로 변환될 것입니다. 전자 레인지의 전송 속도가 그렇게 빠른 것처럼 거의 0가 매체의 표면에 대한 마이크로파 전송이 시험을 받았고, 그리고 나서 회고한을 위해 사용한 시간입니다.


3. 기술적 특징

밀리미터는 레이더를 흔들고, 측정 정확도가 ±2mm까지 도달할 수 있고, 최소 측정이 사각지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 근무 조건의 측정을 충족시킵니다.
다양한 렌즈 안테나, 더 작은 입사각, 더 집중된 에너지, 더 강한 에코 신호와 똑같은 산업적이고 채광 조건 하에 다른 레이더 제품 보다 더 높은 신뢰성.
그것은 더 강한 침해를 가지고 있고, 접착과 농축의 경우에 정상적으로 사용될 수 있습니다.
동적 신호 영역은 더 크게 있고 저유전 상수 값 매체의 측정이 더 안정적입니다.
다수 측정 모드, 빠른 측정 방식으로 레이더 응답

4. 기술 명세서와 모델 선택

5. 설치 조건
기구를 설치할 때, 소재 유입구 위에 그것을 설치하기를 회피하세요 그리고, 교반 패들, 기타 등등과 같은 신호에 영향을 미치는 다양한 물체를 회피하려고 하세요.


6. 전기 접속

전원 공급기
 (4~20) 마 / 하트 (2개 와이어)
전원 공급기와 생산 전류량 신호는 2심형 쉴드된 케이블을 공유합니다. 특별한 공급 전압 범위에 대한 기술 데이터를 언급하세요.

(4~20) 마 (4 wire/6 와이어)
전원 공급기는 개별적으로 강화될 필요가 있고 4코어 쉴드된 케이블이 전원 공급기와 전류량 신호에 대해 사용됩니다 (전류량 신호와 RS485 인터페이스가 동시에 출력될 수 있고 6-코어 쉴드된 케이블이 동시 출력에 필요합니다).

RS485/Modbus
전원 공급기는 개별적으로 강화될 필요가 있고 4코어 쉴드된 케이블이 전원 공급기와 디지털 신호에 대해 사용됩니다. (전류량 신호와 RS485 인터페이스는 동시에 출력될 수 있고 6-코어 쉴드된 케이블이 동시 출력에 필요합니다).

7.연결

8.안전 가이드

더 로컬 전기적 설치 규정을 위한 요구를 관찰하세요! 인원 건강과 안전을 위한 지역 조절을 따르세요. 기구의 전기 부품 위의 제반 동작은 정식 훈련을 받은 전문가들에 의해 완료되어야 합니다. 제품 사양이 당신의 요구를 만족시키는다는 것을 보증하기 위해 기구의 문패를 확인하세요. 전원 전압이 도구의 문패에 요구와 일치하다는 것을 보증하세요.

9.보호를 등급매기세요

이것은 보호 클래스 IP66/67을 위한 요구가 미안하지만, 더 케이블 시일 헤드의 방수성을 확보한 밋에 완전히 기계를 설치합니다. 다음 아래에 보여집니단 것처럼

설치가 IP67을 위한 요구조건을 충족시키는 것을 보증하는 방법 :
시일 헤드가 손상되지 않는다는 것을 확인하세요.
더 케이블이 손상되지 않는다는 것을 확인하세요.
사용된 더 케이블이 전기 접속 규정을 위한 요구조건을 충족시키는 것을 확인하세요.
전기 인터페이스에 들어가기 전에, 물이 주택으로 흘러들지 않을 것이라는 것을 보증하기 위해 아래 더 케이블을 만곡시키세요, ①이 봅니다
케이블 눌림쇠를 강화하세요, ②이 봅니다
블라인드 플러그와의 사용하지 않은 전기 인터페이스를 메우세요, ③이 봅니다

10.센서 선형성

빔 각
빔 각은 레이더 파의 에너지 밀도가 그것의 최대값 (3dB 폭)의 절반에 도달하는 빔 각입니다. 전자 레인지는 빔 범위에서 신호를 내보내고, 간섭 목적에 의해 반영될 수 있습니다.





더 크게 안테나 크기와 작게 빔은 α를 움직입니다, 더 적은 간섭 반향이 발생될 것입니다.
더 정확한 측정을 위해 토대의 리밋 스위치, 온도 센서가 신호광의 사정 거리 안에 벨소리, 가열 코일, 방해, 기타 등등을) 진공기기로 청소할 때 (그와 같은 어떠한 내부 장치도 설치하기를 회피하세요.

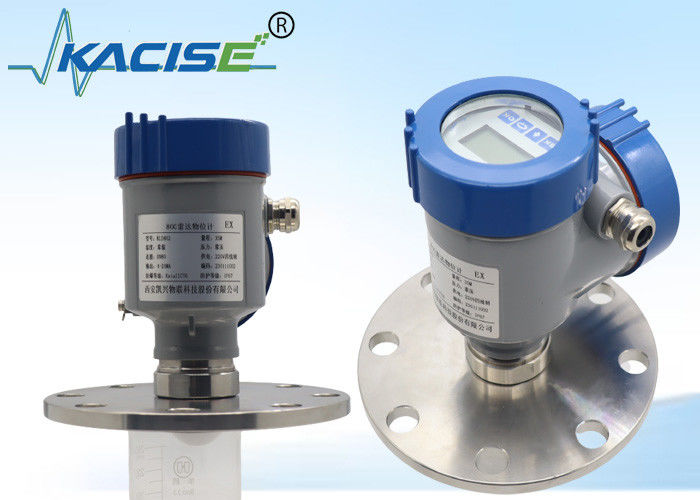

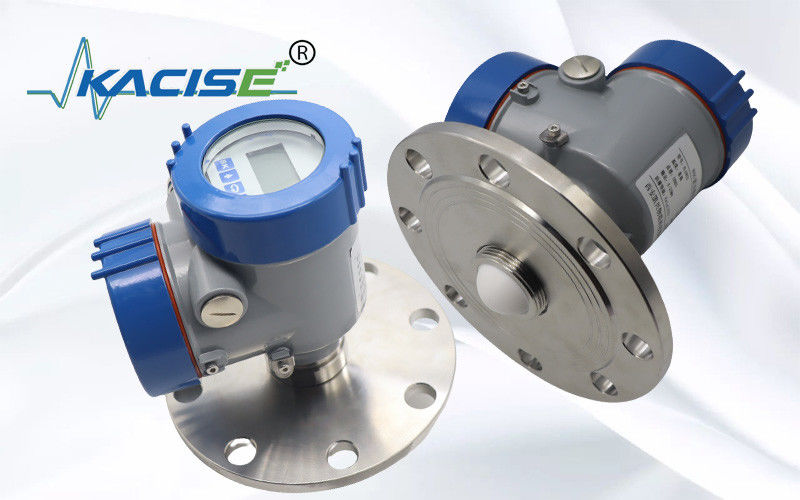

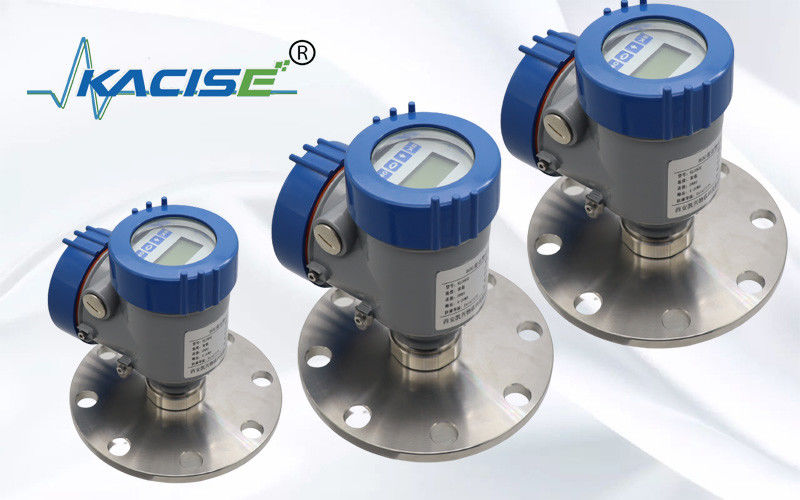

KLD800 시리즈품 쇼
